在工业自动化和智能制造快速发展的背景下，机器视觉检测已成为现代生产线中不可或缺的重要组成部分。工业相机作为视觉检测系统的核心硬件，其成像性能直接影响检测结果的准确性与稳定性。尤其在低光照环境下，工业相机能否稳定输出高质量图像，已成为衡量其综合性能的重要指标之一。

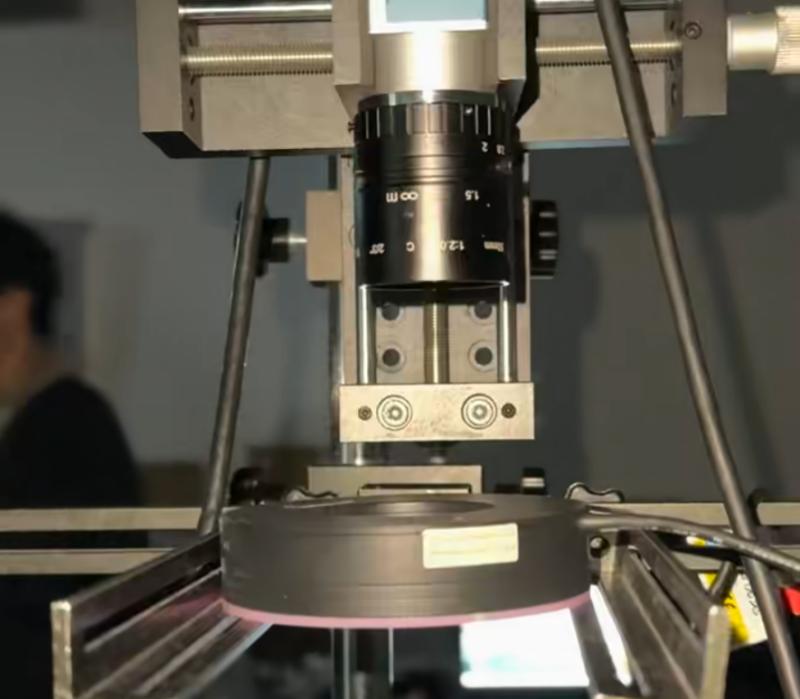

一、 工业视觉检测的低光照应用

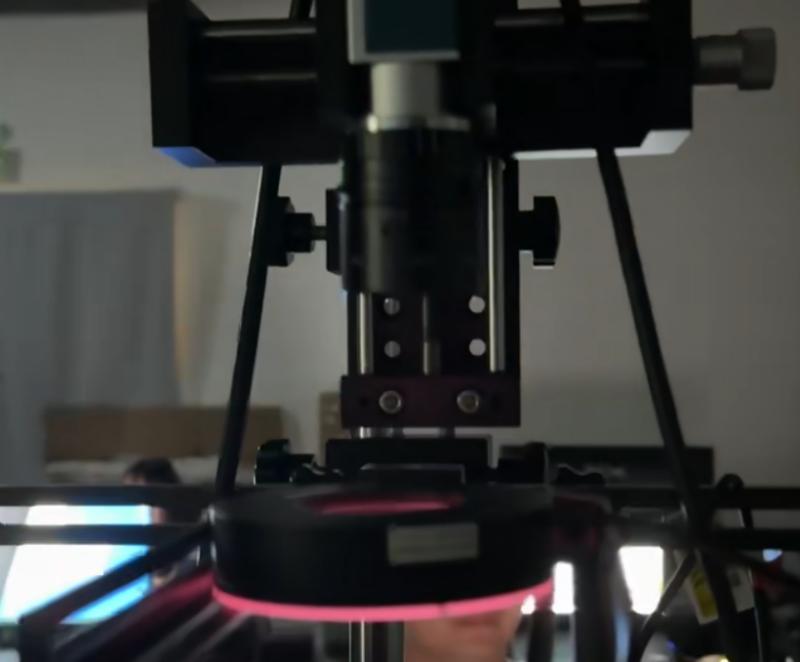

工业视觉检测应用
在实际生产环境中，由于设备结构封闭、工位空间受限、被测物材质吸光或出于节能考虑，检测现场往往存在光照不足的问题。低光照环境会导致图像亮度不足、噪声明显增加、细节信息丢失，从而对工业相机的成像能力和稳定性提出更高要求。因此，针对低光照条件下的成像性能进行测试与分析，对工业视觉系统的选型和应用具有重要意义。
二、工业视觉检测系统的基本构成
一个完整的工业视觉检测系统通常由图像获取、图像处理分析以及数据管理与人机交互三个主要部分组成。从硬件角度来看，图像获取模块主要包括照明光源、工业相机、工业镜头以及图像采集卡等设备；从软件角度来看，图像处理分析模块主要由图像预处理算法与检测算法构成，用于增强目标特征并完成尺寸测量或缺陷判断；数据管理及人机交互模块则根据检测结果对产品进行分选、报警或记录。
在低光照检测应用中，图像获取模块的重要性尤为突出。相机对光信号的捕获能力、噪声控制水平以及动态范围表现，将直接影响后续算法的处理效果，甚至决定整个视觉系统是否能够稳定运行。
三、低光照成像测试中关注的关键相机参数
在工业相机低光照成像测试过程中，需重点关注以下几项核心参数，这些参数共同决定了相机在复杂光照条件下的实际成像表现。
1. 分辨率与成像细节
分辨率是工业相机最基础的性能指标之一，由图像传感器的像元数量决定。面阵相机通常以水平和垂直像素数表示分辨率，如 1920×1080；在实际应用中，也常以 1K、2K、4K 等形式表示。
在相同视野范围内，分辨率越高，相机能够呈现的细节信息越丰富。在低光照环境下，高分辨率相机有助于保留更多有效图像信息，为后续的缺陷检测和尺寸测量提供基础保障。

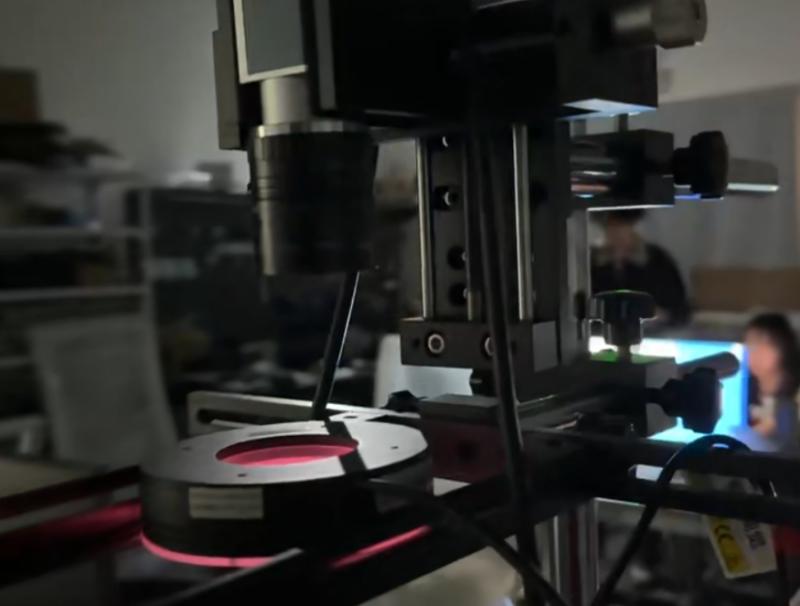

2. 采集速度与曝光控制能力
相机的采集速度通常以帧率（fps）或行频（kHz）表示。对于运动目标的检测应用，相机必须具备足够的采集速度，才能避免图像模糊或信息丢失。
在低光照环境中，曝光时间的合理设置尤为关键。较长的曝光时间有助于提升图像亮度，但同时也可能带来运动模糊问题。因此，相机的快门控制能力和高速采集性能，是实现低光照清晰成像的重要保障。
3. 噪声水平与信噪比表现
噪声是低光照成像中最为突出的影响因素之一。根据 EMVA1288 标准，相机噪声主要包括与信号相关的散粒噪声，以及由传感器读出电路和信号处理电路引入的固有噪声。此外，在数字化过程中还会产生量化噪声。
在低光照条件下，噪声控制能力直接影响图像的可用性。具备低噪声特性的工业相机，能够在弱光环境中保持更高的信噪比，使目标特征更加清晰，有利于稳定检测。
4. 像元深度与灰度层级
像元深度是指相机输出图像的灰度位数，常见有 8bit、10bit、12bit 甚至更高。像元深度越高，可表示的灰度层级越丰富，有助于区分细微亮度差异。
在低光照应用中，更高的像元深度能够提升灰度表现能力，但同时也会对数据传输速度和系统集成提出更高要求。因此，在实际应用中需根据检测精度与系统性能进行综合权衡。
5. 光谱响应与光源匹配能力
工业相机的光谱响应决定了其对不同波长光线的敏感程度。根据响应范围的不同，相机可分为可见光相机、红外相机和紫外相机。在低光照检测中，合理匹配相机的光谱响应特性与现场光源，有助于最大化有效信号的获取，提升整体成像效果。
四、低光照成像测试的实际意义
通过对工业相机在低光照环境下进行成像测试，可以系统性地评估其在弱光条件下的细节还原能力、噪声控制能力及成像稳定性。这不仅有助于优化相机选型方案，还能在实际应用中降低对高亮度光源的依赖，减少系统能耗和结构复杂度。
在 PCB 焊点检测、电子元器件检测、精密零部件外观检测等场景中，具备良好低光照成像能力的工业相机，能够在复杂环境下保持稳定输出，为自动化检测系统提供可靠的数据基础。
低光照环境下的成像性能已成为工业相机技术发展的重要方向之一。通过科学的测试方法与合理的参数分析，可以更全面地评估工业相机在实际应用中的表现。未来，随着图像传感器技术和信号处理能力的不断提升，工业相机将在低光照检测领域
