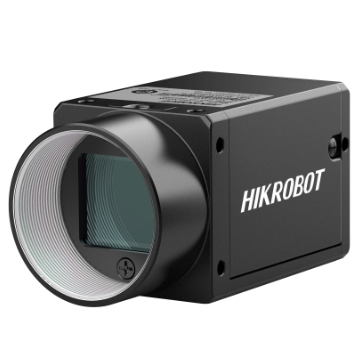

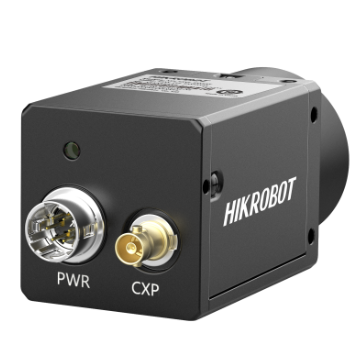

MV-CH050-90Y1M-NN

5 0 리뷰

모델:
MV-CH050-90Y1M-NN
제품 브랜드 :
히 크로봇
센서 모델 :
gpixel gmax3405
해결:
2448 × 2048
데이터 인터페이스 :
Coaxpress (Micro-BNC 인터페이스)
흑백/색상 :
흑백
최대 프레임 속도 :
164 fps

상태:

수량:



찾다 문의 바구니에 가입하십시오

기능적 특징

GMAX3405 이미지 센서, 최대 2448 × 2048의 해상도가 장착 된 셀 크기는 3.4 µm이며 이미징은 섬세하며 정밀 탐지 및 고음 영상 장면에 적합합니다.
고속 이동 객체를 효과적으로 캡처하고, 높은 동적 범위와 우수한 신호 대 잡음비를 가지므로 명확한 이미지와 풍부한 세부 사항을 보장합니다.
1 링크 CXP-12 인터페이스를 채택하고 고속 및 안정적인 데이터 전송을 지원하며 고고율 속도 이미지 출력의 요구를 충족합니다.
이 카메라는 구조가 작고 팬이없는 디자인을 채택하여 작동 노이즈 및 기계적 진동을 효과적으로 줄여서 높은 안정성 요구 사항으로 산업 현장 사용에 적합합니다.
Standard C 인터페이스 렌즈 설치 방법에는 강력한 호환성이 장착되어 있으며 다양한 산업 렌즈와 유연하게 일치 할 수 있습니다.
동축 프레스 프로토콜 및 genicam 표준을 완전히 준수하고 주류 이미지 처리 소프트웨어 플랫폼에 쉽게 연결하며 시스템 통합을 용이하게합니다.

외부 치수

MV-CH050-90Y1M-NN3

모델	모델	MV-CH050-90Y1M-NN
모델	이름	5 메가 픽셀 CXP-12 표면 어레이 카메라, GMAX3405, 1LINK CXP-12, C 포트, 팬리스, 흑백
성능	센서 유형	CMOS, 글로벌 셔터
	센서 모델	gpixel gmax3405
	셀 크기	3.4 μm × 3.4 μm
	대상 표면 크기	2/3 '
	해결	2448 × 2048
	최대 프레임 속도	164 fps@2448 × 2048 모노 8
	동적 범위	59.7 dB
	신호 대 잡음비	39.3dB
	얻다	0 ~ 6.1 db
	노출 시간	2 μs ~ 10 초
	셔터 모드	자동 노출, 수동 노출 및 원 클릭 노출 모드를 지원합니다
	흑백/색상	흑백
	픽셀 형식	모노 8/10/12
	비닝	지지 1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4
	다운 샘플링	지지 1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4
	거울	수평 미러링 및 수직 미러링 출력을 지원합니다
전기 특성	데이터 인터페이스	Coaxpress (Micro-BNC 인터페이스)
	디지털 I/O	6 핀 P7 커넥터는 전원 공급 장치 및 I/O : 1 Optocouple 분리 입력 (라인 0), 1 Optocouple 분리 출력 (1 행), 1 양방향 구성 불가능하지 않은 I/O (라인 2)를 제공합니다.
	구동	9 ~ 24 VDC는 POCXP 전원 공급 장치를 지원합니다
	전형적인 전력 소비	3.3 W @12 VDC
구조	렌즈 인터페이스	C 마운트
	외부 치수	29 mm × 29 mm × 42 mm
	무게	약 90 g
	IP 보호 수준	IP40 (렌즈와 케이블이 올바르게 설치 될 때)
	온도	작동 온도 -10 ° C ~ 50 ° C, 저장 온도 -30 ° C ~ 80 ° C
	습기	응축이없는 20% ~ 95% RH
일반 사양	소프트웨어	Coaxpress 프로토콜을 준수하는 MV 또는 취득 카드 제어 소프트웨어
	운영 체제	Windows 7/10/11 32/64bits, Linux 32/64bits
	프로토콜/표준	동축, 제니 캄
	인증	CE, ROHS, KC

hikrobotmv-Ch050-90y1m-nn CXP-12 얼굴 배열 카메라 5 백만 픽셀 흑백 표면 어레이 카메라
