기능적 특징 :
듀얼 USB 3.0 인터페이스가 장착 된 고속 이미지 데이터 전송을 지원하며 대역폭 및 멀티 태스킹 병렬 처리의 요구를 충족시킵니다.
게인, 감마 보정, LUT 조회 테이블 및 기타 매개 변수의 수동 조정을 지원하여 다양한 응용 프로그램 시나리오에 따라 이미지 효과의 최적화를 용이하게합니다.
복잡한 시스템 제어 및 동기식 획득 요구 사항에 적응하기 위해 하드 트리거, 소프트 트리거 및 무료 작동 모드를 제공합니다.
카메라의 상단 및 하단에는 다양한 설치 방법이있는 장착 구멍이 장착되어있어 다양한 장비 플랫폼에 쉽게 통합 할 수 있습니다.
Genicam 표준을 완전히 준수하며 주류 비전 소프트웨어 시스템에 완벽하게 연결하여 시스템 호환성 및 개발 효율성을 향상시킬 수 있습니다.

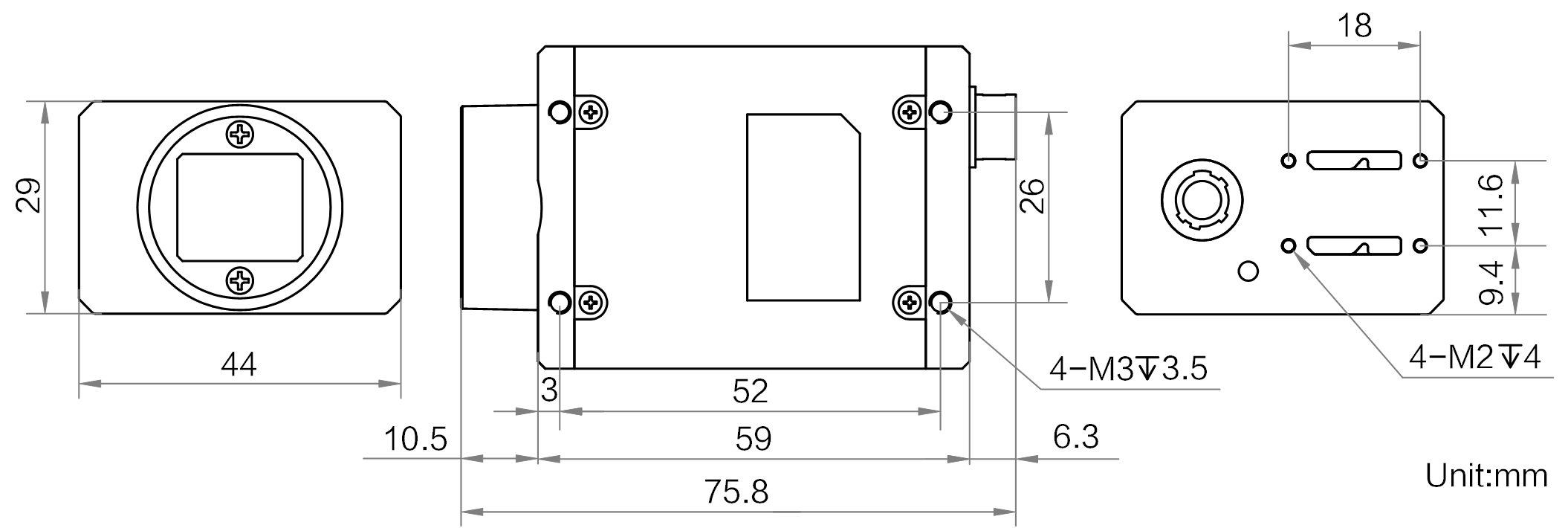

치수:
기능적 특징 :
듀얼 USB 3.0 인터페이스가 장착 된 고속 이미지 데이터 전송을 지원하며 대역폭 및 멀티 태스킹 병렬 처리의 요구를 충족시킵니다.
게인, 감마 보정, LUT 조회 테이블 및 기타 매개 변수의 수동 조정을 지원하여 다양한 응용 프로그램 시나리오에 따라 이미지 효과의 최적화를 용이하게합니다.
복잡한 시스템 제어 및 동기식 획득 요구 사항에 적응하기 위해 하드 트리거, 소프트 트리거 및 무료 작동 모드를 제공합니다.
카메라의 상단 및 하단에는 다양한 설치 방법이있는 장착 구멍이 장착되어있어 다양한 장비 플랫폼에 쉽게 통합 할 수 있습니다.
Genicam 표준을 완전히 준수하며 주류 비전 소프트웨어 시스템에 완벽하게 연결하여 시스템 호환성 및 개발 효율성을 향상시킬 수 있습니다.
치수:
| 모델 |
모델 |
MV-Ch250-90VM |
| 이름 |
25 메가 픽셀 듀얼 USB3.0 표면 어레이 카메라, gmax0505, 흑백 |
| 성능 |
센서 유형 |
CMOS, 글로벌 셔터 |
| 센서 모델 |
GPIXEL GMAX0505 |
| 셀 크기 |
2.5 μm × 2.5 μm |
| 대상 표면 크기 |
1.1 ' |
| 해결 |
5120 × 5120 |
| 최대 프레임 속도 |
30 fps @5120 × 5120 모노 8 |
| 동적 범위 |
65dB |
| 신호 대 잡음비 |
40dB |
| 얻다 |
2.0x ~ 5.0x |
| 노출 시간 |
매우 짧은 노출 모드 : 1 μs ~ 8 μs |
| 표준 노출 모드 : 9 μs ~ 10 초 |
| 셔터 모드 |
자동 노출, 수동 노출 및 원 클릭 노출 모드를 지원합니다 |
| 흑백/색상 |
흑백 |
| 픽셀 형식 |
모노 8/10/10packed/12/12packed |
| 비닝 |
1 × 1,2 × 2,4 × 4를 지원합니다 |
| 다운 샘플링 |
1 × 1,2 × 2,4 × 4를 지원합니다 |
| 거울 |
수평 및 수직 미러링을 지원합니다 |
| 전기 특성 |
데이터 인터페이스 |
USB3.0, USB2.0과 호환됩니다 |
| 디지털 I/O |
6 핀 P7 커넥터는 전원 공급 장치 및 I/O를 제공합니다 : 1 Optocouple 분리 입력 (LINE0), 1 OPTOCOUPLE 분리 출력 (LINE1), 1 개의 양방향 구성 불가능하지 않은 I/O (LINE2) |
| 구동 |
9 ~ 24 VDC는 USB 전원 공급 장치를 지원합니다 |
| 전형적인 전력 소비 |
4.8 W@5 VDC (듀얼 USB3.0 전원) |
| 구조 |
렌즈 인터페이스 |
C 마운트 |
| 외부 치수 |
29 mm x 44 mm × 59 mm |
| 무게 |
약 100g |
| IP 보호 수준 |
IP40 (렌즈와 케이블이 올바르게 설치 될 때) |
| 온도 |
작동 온도 -10 ~ 40 ° C, 저장 온도 -30 ~ 80 ° C |
| 습기 |
응축이없는 20% ~ 95% RH |
| 일반 사양 |
소프트웨어 |
MVS |
| 운영 체제 |
Windows XP/7/10/11 32/64BITS |
| 프로토콜/표준 |
genlcam |
| 인증 |
CE, ROHS, KC |
