기능적 특징
• 최소화 : 모든 유형의 기계 및 소형 스테이션에 적합합니다.
• Rich IO 인터페이스 및 플러그인 전원 인터페이스 : 필드 배선에 편리합니다.
• 자체 LED 조준 : 대상 시야, 빠른 설치 및 디버깅을 명확하게 나타냅니다.
• 부저 및 상태 표시기 : 현장 디버깅의 쉬운 운영 상태를 유발합니다.
• 원 클릭 매개 변수 조정 기능 : 매개 변수 구성 작업을 단순화합니다.
응용 프로그램 시나리오
• 제조 자동화 생산 라인 : 자동차 제조 및 전자 어셈블리와 같은 산업에서는 부품을 빠르고 정확하게 식별하고 탐지하며 생산 효율성 및 제품 품질을 향상시키는 데 사용됩니다.
• 물류 및 창고 관리 : 물류 분류, 라벨 판독 및 바코드 스캔을위한 물류 센터에서 사용하여 물류 작업의 속도와 정확성을 향상시킵니다.
• 식품 안전 모니터링 : 식품 가공 과정에서 식품 안전 및 규정 준수를 보장하기 위해 식품 포장의 문자와 로고를 감지하는 데 사용됩니다.
• 의료 장비 검사 : 의료 기기 제조에서는 의료 장비의 안전성과 신뢰성을 보장하기 위해 정밀 부품의 치수 측정 및 결함 감지에 사용됩니다.
• 환경 모니터링 및 제어 : 공장 환경 모니터링 시스템에서는 생산 환경의 안전성과 안정성을 보장하기 위해 장비 상태 및 환경 매개 변수를 실시간으로 모니터링하는 데 사용됩니다.
외부 치수
기능적 특징
• 최소화 : 모든 유형의 기계 및 소형 스테이션에 적합합니다.
• Rich IO 인터페이스 및 플러그인 전원 인터페이스 : 필드 배선에 편리합니다.
• 자체 LED 조준 : 대상 시야, 빠른 설치 및 디버깅을 명확하게 나타냅니다.
• 부저 및 상태 표시기 : 현장 디버깅의 쉬운 운영 상태를 유발합니다.
• 원 클릭 매개 변수 조정 기능 : 매개 변수 구성 작업을 단순화합니다.
응용 프로그램 시나리오
• 제조 자동화 생산 라인 : 자동차 제조 및 전자 어셈블리와 같은 산업에서는 부품을 빠르고 정확하게 식별하고 탐지하며 생산 효율성 및 제품 품질을 향상시키는 데 사용됩니다.
• 물류 및 창고 관리 : 물류 분류, 라벨 판독 및 바코드 스캔을위한 물류 센터에서 사용하여 물류 작업의 속도와 정확성을 향상시킵니다.
• 식품 안전 모니터링 : 식품 가공 과정에서 식품 안전 및 규정 준수를 보장하기 위해 식품 포장의 문자와 로고를 감지하는 데 사용됩니다.
• 의료 장비 검사 : 의료 기기 제조에서는 의료 장비의 안전성과 신뢰성을 보장하기 위해 정밀 부품의 치수 측정 및 결함 감지에 사용됩니다.
• 환경 모니터링 및 제어 : 공장 환경 모니터링 시스템에서는 생산 환경의 안전성과 안정성을 보장하기 위해 장비 상태 및 환경 매개 변수를 실시간으로 모니터링하는 데 사용됩니다.
외부 치수
| 모델 | 모델 | MV-ZD2013EM-05-RBP-S |

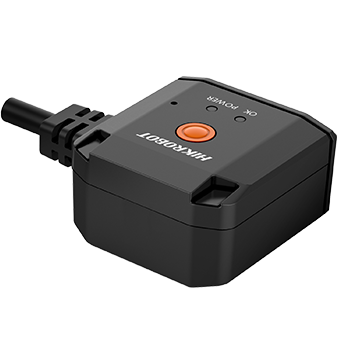

| 이름 | 130 만 레드 라이트 분극 측면 발신 네트워크 포트 기본 코드 리더 |
| 성능 | 바코드 카테고리 | 원 R 코드 : 코드 39, 코드 93, 코드 128, ITF14, ITF25, Codabar, EAN, UPCA, UPCE 등
QR 코드 : QR 코드, 데이터 매트릭스 등 |
| 최대 처리 프레임 속도 | 50fps |
| 최대 읽기 속도 | 30 코드/초 |
| 센서 유형 | CMOS, 글로벌 셔터 |
| 셀 크기 | 2.7 μm × 2.7 μm |
| 대상 표면 크기 | 1/4 ' |
| 해결 | 1280 × 1024 |
| 노출 시간 | 60 μs ~ 0.6 초 |
| 얻다 | 1 ~ 28dB |
| 흑백/색상 | 흑백 |
| 커뮤니케이션 프로토콜 | SmartSDK, TCP 클라이언트, 직렬, FTP, TCP 서버, UDP, Profinet, Ethernetip |
| 피사계 심도 | 코드 39 (5 mil) : 75 ~ 215 mm
코드 128 (10 mil) : 50 ~ 400 mm
Ean 13 (13 mil) : 60 ~ 420 mm
QR 코드 (15 mil) : 40 ~ 290 mm
데이터 매트릭스 (10 mil) : 50 ~ 240 mm |
| 전기 특성 | 데이터 인터페이스 | 빠른 이더넷 (100mbit/s), RS-232, DC 터미널 |
| 디지털 I/O | DB15 인터페이스는 2 개의 비 침입 입력 (라인 0/1), 2 개의 비 침투 출력 (라인 2/3), 1 RS-232를 포함하여 전력 및 I/O를 제공합니다. |
| 구동 | 12 ~ 24 VDC |
| 최대 전력 소비 | 2.5 W@12 VDC |
| 구조 | 초점 길이 | 4.7 mm |
| 렌즈 인터페이스 | M5.8 마운트 |
| 주변 조명 | 0 ~ 10000 럭스 |
| 광원 | 빨간색 (편광) |
| 시력 | 녹색 LED |
| 외부 치수 | 45 mm × 43 mm × 25 mm |
| 표시등 | 전력 표시기 광 전력, 상태 표시등 OK/NG |
| 무게 | 약 68.5 g |
| IP 보호 수준 | IP54 |
| 온도 | 작동 온도 0 ~ 50 ° C, 저장 온도 -30 ~ 70 ° C |
| 습기 | 응축이없는 20% ~ 95% RH |
| 일반 사양 | 소프트웨어 | IDMV |
| 인증 | CE, ROHS, KC |
| 모델 | 모델 | MV-ZD2013EM-05-RBP-S |
| 이름 | 130 만 레드 라이트 분극 측면 발신 네트워크 포트 기본 코드 리더 |
| 성능 | 바코드 카테고리 | 원 R 코드 : 코드 39, 코드 93, 코드 128, ITF14, ITF25, Codabar, EAN, UPCA, UPCE 등
QR 코드 : QR 코드, 데이터 매트릭스 등 |
| 최대 처리 프레임 속도 | 50fps |
| 최대 읽기 속도 | 30 코드/초 |
| 센서 유형 | CMOS, 글로벌 셔터 |
| 셀 크기 | 2.7 μm × 2.7 μm |
| 대상 표면 크기 | 1/4 ' |
| 해결 | 1280 × 1024 |
| 노출 시간 | 60 μs ~ 0.6 초 |
| 얻다 | 1 ~ 28dB |
| 흑백/색상 | 흑백 |
| 커뮤니케이션 프로토콜 | SmartSDK, TCP 클라이언트, 직렬, FTP, TCP 서버, UDP, Profinet, Ethernetip |
| 피사계 심도 | 코드 39 (5 mil) : 75 ~ 215 mm
코드 128 (10 mil) : 50 ~ 400 mm
Ean 13 (13 mil) : 60 ~ 420 mm
QR 코드 (15 mil) : 40 ~ 290 mm
데이터 매트릭스 (10 mil) : 50 ~ 240 mm |
| 전기 특성 | 데이터 인터페이스 | 빠른 이더넷 (100mbit/s), RS-232, DC 터미널 |
| 디지털 I/O | DB15 인터페이스는 2 개의 비 침입 입력 (라인 0/1), 2 개의 비 침투 출력 (라인 2/3), 1 RS-232를 포함하여 전력 및 I/O를 제공합니다. |
| 구동 | 12 ~ 24 VDC |
| 최대 전력 소비 | 2.5 W@12 VDC |
| 구조 | 초점 길이 | 4.7 mm |
| 렌즈 인터페이스 | M5.8 마운트 |
| 주변 조명 | 0 ~ 10000 럭스 |
| 광원 | 빨간색 (편광) |
| 시력 | 녹색 LED |
| 외부 치수 | 45 mm × 43 mm × 25 mm |
| 표시등 | 전력 표시기 광 전력, 상태 표시등 OK/NG |
| 무게 | 약 68.5 g |
| IP 보호 수준 | IP54 |
| 온도 | 작동 온도 0 ~ 50 ° C, 저장 온도 -30 ~ 70 ° C |
| 습기 | 응축이없는 20% ~ 95% RH |
| 일반 사양 | 소프트웨어 | IDMV |
| 인증 | CE, ROHS, KC |
