功能特性
配备 8000万像素图像传感器，像元尺寸为 2.9 µm，可捕捉丰富细节，满足高精度成像需求。
支持 自动或手动调节曝光时间、Gamma 校正、LUT 查找表 等图像优化功能，适应多样化应用场景。
搭载 万兆以太网（10 GigE）接口，同时兼容千兆网口，在无中继条件下最远传输距离达100米，实现高带宽图像传输。
相机上下及前面板均预设安装孔位，支持多角度安装方式，方便集成至各种工业设备或系统平台。
完全兼容 GigE Vision V2.0 协议 及 GenICam 标准，可无缝对接主流第三方视觉软件，快速构建智能视觉系统。
外形尺寸
功能特性
配备 8000万像素图像传感器，像元尺寸为 2.9 µm，可捕捉丰富细节，满足高精度成像需求。
支持 自动或手动调节曝光时间、Gamma 校正、LUT 查找表 等图像优化功能，适应多样化应用场景。
搭载 万兆以太网（10 GigE）接口，同时兼容千兆网口，在无中继条件下最远传输距离达100米，实现高带宽图像传输。
相机上下及前面板均预设安装孔位，支持多角度安装方式，方便集成至各种工业设备或系统平台。
完全兼容 GigE Vision V2.0 协议 及 GenICam 标准，可无缝对接主流第三方视觉软件，快速构建智能视觉系统。
外形尺寸
| 型号 | 型号 | MV-CH800-60TC-M58S-NN |

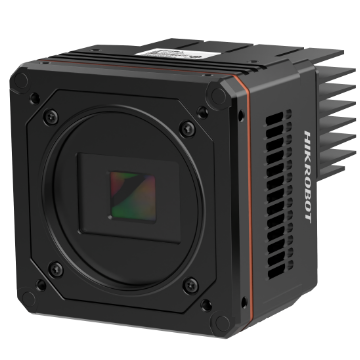

| 名称 | 8000万像素万兆网口面阵相机，彩色，M58接口，无风扇 |
| 性能 | 传感器类型 | CMOS,卷帘快门 |
| 传感器型号 | 堆栈式BSI |
| 像元尺寸 | 2.9 μm × 2.9 μm |
| 靶面尺寸 | 30 mm × 22.4 mm |
| 分辨率 | 10304 × 7712 |
| 最大帧率 | 15 fps @10304 × 7712 Bayer GB 8 |
| 动态范围 | 75.7 dB |
| 信噪比 | 42 dB |
| 增益 | 0 dB ~ 24 dB |
| 曝光时间 | 12 μs ~ 10 sec |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式 |
| 黑白/彩色 | 彩色 |
| 像素格式 | Mono 8/10/12 |
| Bayer GB 8/10/10Packed/12/12Packed |
| YUV422Packed,YUV422_YUYV_Packed |
| RGB 8,BGR 8 |
| Binning | 支持1×1,1×2,1×4,2×1,2×2,2×4,4×1,4×2,4×4 |
| 下采样 | 支持1×1,1×2,1×4,2×1,2×2,2×4,4×1,4×2,4×4 |
| 镜像 | 支持水平镜像,垂直镜像输出 |
| 电气特性 | 数据接口 | 10 Gigabit Ethernet(10000Mbit/s)兼容Gigabit Ethernet(1000Mbit/s) |
| 数字I/O | 12-pin P10接头提供电源和I/O:1路光耦隔离输入(Line0),1路光耦隔离输出(Line1),1路双向可配置非隔离I/O(Line2),1路RS-232 |
| 供电 | 9 ~ 24 VDC |
| 典型功耗 | 13.7 W @12 VDC |
| 结构 | 镜头接口 | M58*0.75,法兰后焦11.48 mm |
| 外形尺寸 | 84 mm × 84 mm × 92.5 mm |
| 重量 | 约600 g |
| IP防护等级 | IP40(正确安装镜头以及线缆的情况下) |
| 温度 | 工作温度0°C~ 50°C,储藏温度-30°C~ 80°C |
| 湿度 | 20% ~ 95%RH无冷凝 |
| 一般规范 | 软件 | MVS或第三方支持GigE Vision协议软件 |
| 操作系统 | Windows 7/10/11 32/64bits以及 Linux 32/64bits |
| 协议/标准 | GigE Vision V2.0,GenICam |
| 认证 | CE,RoHS,KC |
| 型号 | 型号 | MV-CH800-60TC-M58S-NN |
| 名称 | 8000万像素万兆网口面阵相机，彩色，M58接口，无风扇 |
| 性能 | 传感器类型 | CMOS,卷帘快门 |
| 传感器型号 | 堆栈式BSI |
| 像元尺寸 | 2.9 μm × 2.9 μm |
| 靶面尺寸 | 30 mm × 22.4 mm |
| 分辨率 | 10304 × 7712 |
| 最大帧率 | 15 fps @10304 × 7712 Bayer GB 8 |
| 动态范围 | 75.7 dB |
| 信噪比 | 42 dB |
| 增益 | 0 dB ~ 24 dB |
| 曝光时间 | 12 μs ~ 10 sec |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式 |
| 黑白/彩色 | 彩色 |
| 像素格式 | Mono 8/10/12 |
| Bayer GB 8/10/10Packed/12/12Packed |
| YUV422Packed,YUV422_YUYV_Packed |
| RGB 8,BGR 8 |
| Binning | 支持1×1,1×2,1×4,2×1,2×2,2×4,4×1,4×2,4×4 |
| 下采样 | 支持1×1,1×2,1×4,2×1,2×2,2×4,4×1,4×2,4×4 |
| 镜像 | 支持水平镜像,垂直镜像输出 |
| 电气特性 | 数据接口 | 10 Gigabit Ethernet(10000Mbit/s)兼容Gigabit Ethernet(1000Mbit/s) |
| 数字I/O | 12-pin P10接头提供电源和I/O:1路光耦隔离输入(Line0),1路光耦隔离输出(Line1),1路双向可配置非隔离I/O(Line2),1路RS-232 |
| 供电 | 9 ~ 24 VDC |
| 典型功耗 | 13.7 W @12 VDC |
| 结构 | 镜头接口 | M58*0.75,法兰后焦11.48 mm |
| 外形尺寸 | 84 mm × 84 mm × 92.5 mm |
| 重量 | 约600 g |
| IP防护等级 | IP40(正确安装镜头以及线缆的情况下) |
| 温度 | 工作温度0°C~ 50°C,储藏温度-30°C~ 80°C |
| 湿度 | 20% ~ 95%RH无冷凝 |
| 一般规范 | 软件 | MVS或第三方支持GigE Vision协议软件 |
| 操作系统 | Windows 7/10/11 32/64bits以及 Linux 32/64bits |
| 协议/标准 | GigE Vision V2.0,GenICam |
| 认证 | CE,RoHS,KC |
