功能特性
外形尺寸
功能特性
外形尺寸
| 型号 |
型号 |

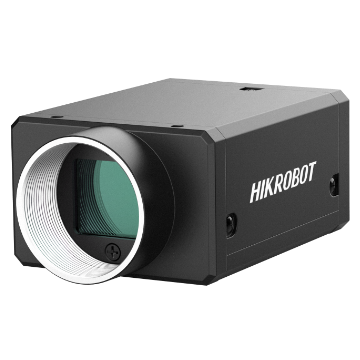

MV-CH250-90VC |
| 名称 |
2500万像素双USB3.0面阵相机，GMAX0505，彩色 |
| 性能 |
传感器类型 |
CMOS,全局快门 |
| 传感器型号 |
Gpixel GMAX0505 |
| 像元尺寸 |
2.5 μm × 2.5 μm |
| 靶面尺寸 |
1.1” |
| 分辨率 |
5120 × 5120 |
| 最大帧率 |
30 fps @5120 × 5120 Bayer BG 8 |
| 动态范围 |
65 dB |
| 信噪比 |
40 dB |
| 增益 |
2.0x ~ 5.0x |
| 曝光时间 |
超短曝光模式:2 μs ~ 8 μs
标准曝光模式:9 μs ~ 10 sec |
| 快门模式 |
支持自动曝光、手动曝光、一键曝光模式 |
| 黑白/彩色 |
彩色 |
| 像素格式 |
Mono 8/10/12
Bayer BG 8/10/10Packed/12/12Packed
YUV422Packed,YUV422_YUYV_Packed
RGB 8,BGR 8 |
| Binning |
支持1 × 1,2 × 2,4 × 4 |
| 下采样 |
支持1 × 1,2 × 2,4 × 4 |
| 镜像 |
支持水平镜像、垂直镜像 |
| 电气特性 |
数据接口 |
USB3.0,兼容USB2.0 |
| 数字I/O |
6-pin P7接头提供电源和I/O:1路光耦隔离输入(Line0),1路光耦隔离输出(Line1),1路双向可配置非隔离I/O(Line2) |
| 供电 |
9~24 VDC,支持USB供电 |
| 典型功耗 |
5.5 W@5 VDC(双USB 3.0供电) |
| 结构 |
镜头接口 |
C-mount |
| 外形尺寸 |
29 mm x 44 mm × 59 mm |
| 重量 |
约100 g |
| IP防护等级 |
IP40(正确安装镜头以及线缆的情况下) |
| 温度 |
工作温度-10 ~ 40°C,储藏温度-30 ~ 80°C |
| 湿度 |
20% ~ 95%RH无冷凝 |
| 一般规范 |
软件 |
MVS |
| 操作系统 |
Windows XP/7/10/11 32/64bits |
| 协议/标准 |
GenlCam |
| 认证 |
CE,RoHS,KC |
