功能特性
支持自动或手动调节增益和曝光时间，支持手动调节LUT和Gamma校正
支持自定义ROI，支持水平镜像和垂直镜像
支持硬触发、软触发及自由运行模式，支持通过Camera Link采集卡触发相机
支持Base和Medium两种配置模式
兼容Camera Link协议及GenICam标准，可与第三方软件平台无缝连接
外形尺寸
功能特性
支持自动或手动调节增益和曝光时间，支持手动调节LUT和Gamma校正
支持自定义ROI，支持水平镜像和垂直镜像
支持硬触发、软触发及自由运行模式，支持通过Camera Link采集卡触发相机
支持Base和Medium两种配置模式
兼容Camera Link协议及GenICam标准，可与第三方软件平台无缝连接
外形尺寸
| 型号 | 型号 | MV-CH120-11CM |

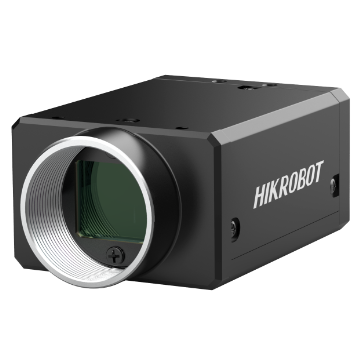

| 名称 | 1200万像素Camera Link面阵相机，IMX304，黑白 |
| 性能 | 传感器类型 | CMOS,全局快门 |
| 传感器型号 | Sony IMX304 |
| 像元尺寸 | 3.45 μm×3.45 μm |
| 靶面尺寸 | 1.1" |
| 分辨率 | 4096 × 3000 |
| 最大帧率 | 23.4 fps @4096 × 3000 Mono 8 |
| 配置模式 | Base,Medium |
| 通道模式 | 1X2_1Y,1X4_1Y |
| 通道数 | 2/4 Taps |
| 像素时钟 | 40 MHz,66 MHz,85 MHz |
| 动态范围 | 72.2 dB |
| 信噪比 | 40.2 dB |
| 增益 | 0 dB ~ 24 dB |
| 曝光时间 | 超小曝光模式:1 μs ~ 14 μs
标准曝光模式:15 μs ~ 10 sec |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式 |
| 黑白/彩色 | 黑白 |
| 像素格式 | Mono 8/10/12 |
| Binning | 支持1×1,1×2,1×4,2×1,2×2,2×4,4×1,4×2,4×4 |
| 下采样 | 支持1×1,1×2,2×1,2×2 |
| 镜像 | 支持水平镜像、垂直镜像 |
| 电气特性 | 数据接口 | Camera Link(SDR口) |
| 数字I/O | 6-pin P7接头提供供电和I/O:1路光耦隔离输入(Line0),1路光耦隔离输出(Line1),1路双向可配置非隔离IO(Line2);Camera Link接口提供IO(CC1/CC2/CC3/CC4) |
| 供电 | 9~24 VDC |
| 典型功耗 | 3.48 W@12 VDC |
| 结构 | 镜头接口 | C-Mount |
| 外形尺寸 | 44 mm × 29 mm × 59 mm |
| 重量 | 约100g |
| IP防护等级 | IP30(正确安装线缆和镜头条件下) |
| 温度 | 工作温度0~50°C,储藏温度-30~70°C |
| 湿度 | 20%~80%RH无冷凝 |
| 一般规范 | 软件 | MVS软件,符合GenlCam协议的采集卡控制软件 |
| 操作系统 | Windows XP/7/10/11(32/64bits) |
| 协议/标准 | Camera Link V2.0,GenICam |
| 认证 | CE,RoHS,KC |
| 型号 | 型号 | MV-CH120-11CM |
| 名称 | 1200万像素Camera Link面阵相机，IMX304，黑白 |
| 性能 | 传感器类型 | CMOS,全局快门 |
| 传感器型号 | Sony IMX304 |
| 像元尺寸 | 3.45 μm×3.45 μm |
| 靶面尺寸 | 1.1" |
| 分辨率 | 4096 × 3000 |
| 最大帧率 | 23.4 fps @4096 × 3000 Mono 8 |
| 配置模式 | Base,Medium |
| 通道模式 | 1X2_1Y,1X4_1Y |
| 通道数 | 2/4 Taps |
| 像素时钟 | 40 MHz,66 MHz,85 MHz |
| 动态范围 | 72.2 dB |
| 信噪比 | 40.2 dB |
| 增益 | 0 dB ~ 24 dB |
| 曝光时间 | 超小曝光模式:1 μs ~ 14 μs
标准曝光模式:15 μs ~ 10 sec |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式 |
| 黑白/彩色 | 黑白 |
| 像素格式 | Mono 8/10/12 |
| Binning | 支持1×1,1×2,1×4,2×1,2×2,2×4,4×1,4×2,4×4 |
| 下采样 | 支持1×1,1×2,2×1,2×2 |
| 镜像 | 支持水平镜像、垂直镜像 |
| 电气特性 | 数据接口 | Camera Link(SDR口) |
| 数字I/O | 6-pin P7接头提供供电和I/O:1路光耦隔离输入(Line0),1路光耦隔离输出(Line1),1路双向可配置非隔离IO(Line2);Camera Link接口提供IO(CC1/CC2/CC3/CC4) |
| 供电 | 9~24 VDC |
| 典型功耗 | 3.48 W@12 VDC |
| 结构 | 镜头接口 | C-Mount |
| 外形尺寸 | 44 mm × 29 mm × 59 mm |
| 重量 | 约100g |
| IP防护等级 | IP30(正确安装线缆和镜头条件下) |
| 温度 | 工作温度0~50°C,储藏温度-30~70°C |
| 湿度 | 20%~80%RH无冷凝 |
| 一般规范 | 软件 | MVS软件,符合GenlCam协议的采集卡控制软件 |
| 操作系统 | Windows XP/7/10/11(32/64bits) |
| 协议/标准 | Camera Link V2.0,GenICam |
| 认证 | CE,RoHS,KC |
