功能特性
丰富的 ISP 图像处理技术， 手动调节 Gamma 校正、平场校正、 LUT、黑电平调节等
多种灵活的曝光和采集方式，行频可达50 kHz
支持双向可配置 I/O，输入/输出可灵活配置
结构设计紧凑， 正面板和侧面板均有安装孔，可进行灵活安装
兼容Camera Link协议及GenICam标准
外形尺寸
功能特性
丰富的 ISP 图像处理技术， 手动调节 Gamma 校正、平场校正、 LUT、黑电平调节等
多种灵活的曝光和采集方式，行频可达50 kHz
支持双向可配置 I/O，输入/输出可灵活配置
结构设计紧凑， 正面板和侧面板均有安装孔，可进行灵活安装
兼容Camera Link协议及GenICam标准
外形尺寸
| 型号 | 型号 | MV-CL161-41CM |

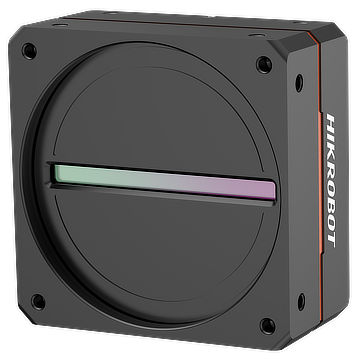

| 名称 | 16k黑白Camera Link线阵相机 |
| 性能 | 传感器类型 | CMOS |
| 像元尺寸 | 3.5 μm |
| 分辨率 | 16384 × 1 |
| 成像模式 | 1-Line |
| 最大行频 | 10 kHz(Base), 20 kHz(Medium), 40 kHz(Full), 50 kHz(80-bit) |
| 配置模式 | Base,Medium,Full,80-bit |
| 通道模式 | 1 × 2,1 × 4,1 × 8,1 × 10 |
| 通道数 | 2/4/8/10 Taps |
| 像素时钟 | 40 MHz, 66 MHz, 80 MHz, 85 MHz |
| 动态范围 | 64.7 dB |
| 信噪比 | 44.3 dB |
| 增益 | 1 x/2 x/4 x/8 x |
| 曝光时间 | 2 μs ~ 10 ms |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光;支持固定曝光时间、脉冲宽度控制曝光时间 |
| 黑白/彩色 | 黑白 |
| 像素格式 | Mono 8/10/12 |
| Binning | 支持1 × 1,2 × 2,4 × 4 |
| 镜像 | 支持水平镜像 |
| 触发模式 | 外触发,内触发 |
| 外触发模式 | 行触发,帧触发,行+帧触发 |
| 电气特性 | 数据接口 | Camera Link(SDR接口);支持USB口进行固件升级 |
| 数字I/O | 12-pin P10 接头提供供电和 I/O: 4 路双向可配置 I/O(Line 0/1/3/4), 支持差分和单端 IO信号; Camera Link 提供 IO(CC1/CC2/CC3/CC4) |
| 供电 | 12 ~ 24 VDC |
| 典型功耗 | 7.2 W@12 VDC |
| 结构 | 镜头接口 | M72*0.75, 法兰后焦 12 mm;可通过转接环转接至 F 口镜头 |
| 外形尺寸 | 76 mm × 76 mm × 42.1 mm |
| 重量 | 约320 g |
| IP防护等级 | IP40(正确安装镜头以及线缆的情况下) |
| 温度 | 工作温度0 ~ 55°C,储藏温度-30 ~ 80°C |
| 湿度 | 5% ~ 90% RH无冷凝 |
| 一般规范 | 软件 | MVS及符合Camera Link协议的采集卡控制软件 |
| 操作系统 | Windows XP/7/10/11 32/64bits |
| 协议/标准 | Camera Link V1.2,GenICam |
| 认证 | CE,FCC,RoHS,KC |
| 型号 | 型号 | MV-CL161-41CM |
| 名称 | 16k黑白Camera Link线阵相机 |
| 性能 | 传感器类型 | CMOS |
| 像元尺寸 | 3.5 μm |
| 分辨率 | 16384 × 1 |
| 成像模式 | 1-Line |
| 最大行频 | 10 kHz(Base), 20 kHz(Medium), 40 kHz(Full), 50 kHz(80-bit) |
| 配置模式 | Base,Medium,Full,80-bit |
| 通道模式 | 1 × 2,1 × 4,1 × 8,1 × 10 |
| 通道数 | 2/4/8/10 Taps |
| 像素时钟 | 40 MHz, 66 MHz, 80 MHz, 85 MHz |
| 动态范围 | 64.7 dB |
| 信噪比 | 44.3 dB |
| 增益 | 1 x/2 x/4 x/8 x |
| 曝光时间 | 2 μs ~ 10 ms |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光;支持固定曝光时间、脉冲宽度控制曝光时间 |
| 黑白/彩色 | 黑白 |
| 像素格式 | Mono 8/10/12 |
| Binning | 支持1 × 1,2 × 2,4 × 4 |
| 镜像 | 支持水平镜像 |
| 触发模式 | 外触发,内触发 |
| 外触发模式 | 行触发,帧触发,行+帧触发 |
| 电气特性 | 数据接口 | Camera Link(SDR接口);支持USB口进行固件升级 |
| 数字I/O | 12-pin P10 接头提供供电和 I/O: 4 路双向可配置 I/O(Line 0/1/3/4), 支持差分和单端 IO信号; Camera Link 提供 IO(CC1/CC2/CC3/CC4) |
| 供电 | 12 ~ 24 VDC |
| 典型功耗 | 7.2 W@12 VDC |
| 结构 | 镜头接口 | M72*0.75, 法兰后焦 12 mm;可通过转接环转接至 F 口镜头 |
| 外形尺寸 | 76 mm × 76 mm × 42.1 mm |
| 重量 | 约320 g |
| IP防护等级 | IP40(正确安装镜头以及线缆的情况下) |
| 温度 | 工作温度0 ~ 55°C,储藏温度-30 ~ 80°C |
| 湿度 | 5% ~ 90% RH无冷凝 |
| 一般规范 | 软件 | MVS及符合Camera Link协议的采集卡控制软件 |
| 操作系统 | Windows XP/7/10/11 32/64bits |
| 协议/标准 | Camera Link V1.2,GenICam |
| 认证 | CE,FCC,RoHS,KC |
