功能特性
增益与曝光调节：支持自动或手动调节增益和曝光时间，手动调节LUT与Gamma校正。
图像区域自定义：支持自定义ROI，且可进行水平和垂直镜像调节。
触发模式：支持硬触发、软触发及自由运行模式，兼容通过Camera Link采集卡触发相机。
配置模式：提供Base、Medium、Full、80-bit四种配置模式，满足不同应用需求。
兼容性：兼容Camera Link协议与GenICam标准，支持与第三方软件平台无缝对接。
外形尺寸
功能特性
增益与曝光调节：支持自动或手动调节增益和曝光时间，手动调节LUT与Gamma校正。
图像区域自定义：支持自定义ROI，且可进行水平和垂直镜像调节。
触发模式：支持硬触发、软触发及自由运行模式，兼容通过Camera Link采集卡触发相机。
配置模式：提供Base、Medium、Full、80-bit四种配置模式，满足不同应用需求。
兼容性：兼容Camera Link协议与GenICam标准，支持与第三方软件平台无缝对接。
外形尺寸
| 型号 | 型号 | MV-CH120-10CM |

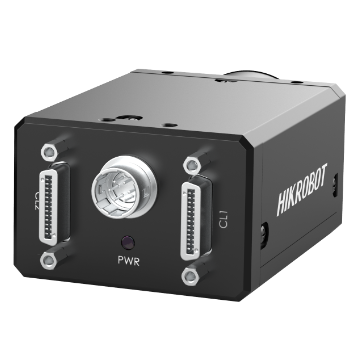

| 名称 | 1200万像素Camera Link面阵相机，IMX253，黑白 |
| 性能 | 传感器类型 | CMOS,全局快门 |
| 传感器型号 | Sony IMX253 |
| 像元尺寸 | 3.45 μm×3.45 μm |
| 靶面尺寸 | 1.1" |
| 分辨率 | 4096 × 3000(Base/Medium/Full),3840 × 3000(80-bit) |
| 最大帧率 | 50.9 fps @4096 × 3000 Mono 8(Base/Medium/Full)
69.8 fps @3840 × 3000 Mono 8(80-bit) |
| 配置模式 | Base,Medium,Full,80-bit |
| 通道模式 | 1X2_1Y,1X4_1Y,1X8_1Y,1X10_1Y |
| 通道数 | 2/4/8/10 Taps |
| 像素时钟 | 60 MHz,70 MHz,85 MHz |
| 动态范围 | 71.6 dB |
| 信噪比 | 39.7 dB |
| 增益 | 0 dB ~ 24 dB |
| 曝光时间 | 1 μs ~ 10 sec |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式 |
| 黑白/彩色 | 黑白 |
| 像素格式 | Mono 8/10/12 |
| Binning | 不支持 |
| 下采样 | 不支持 |
| 镜像 | 支持水平镜像、垂直镜像 |
| 电气特性 | 数据接口 | Camera Link(SDR口) |
| 数字I/O | 6-pin P7接头提供供电和I/O:1路光耦隔离输入(Line0),1路光耦隔离输出(Line1),1路双向可配置非隔离IO(Line2);Camera Link接口提供IO(CC1/CC2/CC3/CC4) |
| 供电 | 9~24 VDC |
| 典型功耗 | 4.51 W@12 VDC |
| 结构 | 镜头接口 | C-Mount |
| 外形尺寸 | 44 mm × 29 mm × 59 mm |
| 重量 | 约100g |
| IP防护等级 | IP30(正确安装线缆和镜头条件下) |
| 温度 | 工作温度0~50°C,储藏温度-30~70°C |
| 湿度 | 20%~80%RH无冷凝 |
| 一般规范 | 软件 | MVS软件,符合GenlCam协议的采集卡控制软件 |
| 操作系统 | Windows 7/10/11(32/64bits) |
| 协议/标准 | Camera Link V2.0,GenICam |
| 认证 | CE,RoHS,KC |
