功能特性
搭载分辨率为 5120 × 5120 的图像传感器，像元尺寸 2.5 µm，可实现高精度细节还原，满足精密检测需求。
采用 全局快门 CMOS，具备 高动态范围 和 出色的信噪比，有效避免拖影与图像失真，适用于高速移动场景。
采用 CXP-12 接口，实现高带宽、低延迟的数据传输，支持远距离稳定连接，适合高性能图像采集系统。
完全支持 CoaXPress 协议 和 GenICam 标准，便于集成至各类视觉平台及第三方软件系统中
外形尺寸
功能特性
搭载分辨率为 5120 × 5120 的图像传感器，像元尺寸 2.5 µm，可实现高精度细节还原，满足精密检测需求。
采用 全局快门 CMOS，具备 高动态范围 和 出色的信噪比，有效避免拖影与图像失真，适用于高速移动场景。
采用 CXP-12 接口，实现高带宽、低延迟的数据传输，支持远距离稳定连接，适合高性能图像采集系统。
完全支持 CoaXPress 协议 和 GenICam 标准，便于集成至各类视觉平台及第三方软件系统中
外形尺寸
| 型号 | 型号 | MV-CH250-90YC-C-NN V2 |

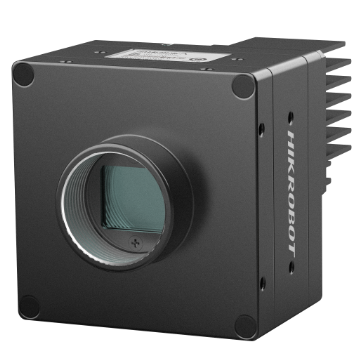

| 名称 | 2500万像素CoaXPress面阵相机，GMAX0505，CXP-12接口，V2，彩色，C接口 |
| 性能 | 传感器类型 | CMOS,全局快门 |
| 传感器型号 | Gpixel GMAX0505 |
| 像元尺寸 | 2.5 μm × 2.5 μm |
| 靶面尺寸 | 1.1” |
| 分辨率 | 5120 × 5120 |
| 最大帧率 | 150 fps @5120 × 5120 Bayer BG 8 |
| 动态范围 | 63 dB |
| 信噪比 | 36 dB |
| 增益 | 2.5 x |
| 曝光时间 | 超小曝光模式:3 μs ~ 8 μs |
| 正常曝光模式:10 μs ~ 10 sec |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式 |
| 黑白/彩色 | 彩色 |
| 像素格式 | Bayer BG 8/10/12 |
| Binning | 支持1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 |
| 下采样 | 支持1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 |
| 镜像 | 支持水平镜像,垂直镜像输出 |

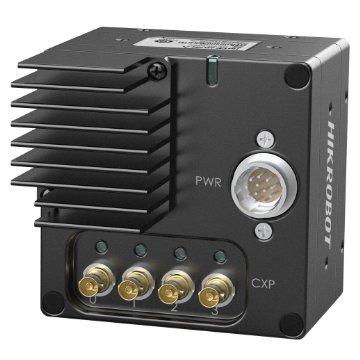

| 电气特性 | 数据接口 | CoaXPress(Micro-BNC接口) |
| 数字I/O | 12-pin P10接头提供电源和I/O:1路光耦隔离输入(Line 0),1路光耦隔离输出(Line 1),1路双向可配置非隔离I/O(Line2),1路RS-232 |
| 供电 | 12 ~ 24 VDC, CXP-0与CXP-1接口支持PoCXP供电 |
| 典型功耗 | 10 W@12 VDC |
| 结构 | 镜头接口 | C-Mount |
| 外形尺寸 | 60 mm × 60 mm × 59 mm(可选配散热鳍片) |
| 重量 | 约280 g |
| IP防护等级 | IP40(正确安装镜头以及线缆的情况下) |
| 温度 | 工作温度0°C~ 50°C,储藏温度-30°C~ 80°C |
| 湿度 | 20% ~ 95%RH无冷凝 |
| 一般规范 | 软件 | MVS或符合CoaXPress协议的采集卡控制软件 |
| 操作系统 | Windows XP/7/10/11 32/64bits,Linux 32/64bits |
| 协议/标准 | CoaXPress,GenICam |
| 认证 | CE,RoHS,KC,UL |
| 型号 | 型号 | MV-CH250-90YC-C-NN V2 |
| 名称 | 2500万像素CoaXPress面阵相机，GMAX0505，CXP-12接口，V2，彩色，C接口 |
| 性能 | 传感器类型 | CMOS,全局快门 |
| 传感器型号 | Gpixel GMAX0505 |
| 像元尺寸 | 2.5 μm × 2.5 μm |
| 靶面尺寸 | 1.1” |
| 分辨率 | 5120 × 5120 |
| 最大帧率 | 150 fps @5120 × 5120 Bayer BG 8 |
| 动态范围 | 63 dB |
| 信噪比 | 36 dB |
| 增益 | 2.5 x |
| 曝光时间 | 超小曝光模式:3 μs ~ 8 μs |
| 正常曝光模式:10 μs ~ 10 sec |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式 |
| 黑白/彩色 | 彩色 |
| 像素格式 | Bayer BG 8/10/12 |
| Binning | 支持1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 |
| 下采样 | 支持1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 |
| 镜像 | 支持水平镜像,垂直镜像输出 |
| 电气特性 | 数据接口 | CoaXPress(Micro-BNC接口) |
| 数字I/O | 12-pin P10接头提供电源和I/O:1路光耦隔离输入(Line 0),1路光耦隔离输出(Line 1),1路双向可配置非隔离I/O(Line2),1路RS-232 |
| 供电 | 12 ~ 24 VDC, CXP-0与CXP-1接口支持PoCXP供电 |
| 典型功耗 | 10 W@12 VDC |
| 结构 | 镜头接口 | C-Mount |
| 外形尺寸 | 60 mm × 60 mm × 59 mm(可选配散热鳍片) |
| 重量 | 约280 g |
| IP防护等级 | IP40(正确安装镜头以及线缆的情况下) |
| 温度 | 工作温度0°C~ 50°C,储藏温度-30°C~ 80°C |
| 湿度 | 20% ~ 95%RH无冷凝 |
| 一般规范 | 软件 | MVS或符合CoaXPress协议的采集卡控制软件 |
| 操作系统 | Windows XP/7/10/11 32/64bits,Linux 32/64bits |
| 协议/标准 | CoaXPress,GenICam |
| 认证 | CE,RoHS,KC,UL |
