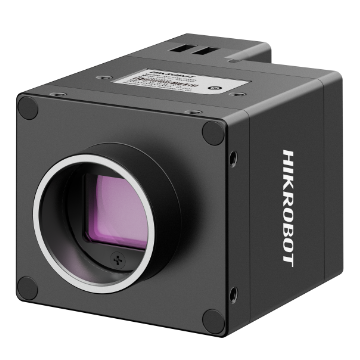

功能特性
搭载 1200万像素图像传感器，像元尺寸为 3.4 µm，具备良好的成像解析力和感光性能，满足高精度视觉检测需求。
支持 标准C口镜头 安装，降低整套光学系统成本，同时提升系统搭建灵活性。
配备 万兆以太网（10GigE）接口，兼容 千兆以太网，在无中继条件下最远传输距离可达 100米，实现高效数据通信。

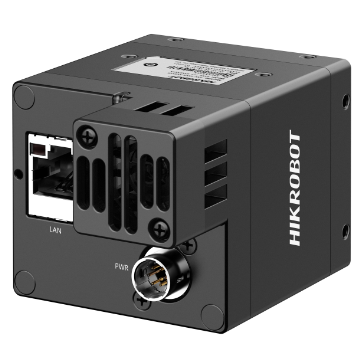

相机 上下及前面板均预留安装孔位，可根据应用需求灵活选择安装方式，便于系统集成和设备部署。
外形尺寸
功能特性
搭载 1200万像素图像传感器，像元尺寸为 3.4 µm，具备良好的成像解析力和感光性能，满足高精度视觉检测需求。
支持 标准C口镜头 安装，降低整套光学系统成本，同时提升系统搭建灵活性。
配备 万兆以太网（10GigE）接口，兼容 千兆以太网，在无中继条件下最远传输距离可达 100米，实现高效数据通信。
相机 上下及前面板均预留安装孔位，可根据应用需求灵活选择安装方式，便于系统集成和设备部署。
外形尺寸
| 型号 | 型号 | MV-CH120-90TC-C-NF |
| 名称 | 1200万像素万兆网面阵相机，GMAX3412，小尺寸，彩色 |
| 性能 | 传感器类型 | CMOS,全局快门 |
| 传感器型号 | Gpixel GMAX3412 |
| 像元尺寸 | 3.4 μm × 3.4 μm |
| 靶面尺寸 | 1.1" |
| 分辨率 | 4096 × 3072 |
| 最大帧率 | 94 fps @4096 × 3072 Bayer GB 8 |
| 动态范围 | 60.1 dB |
| 信噪比 | 39 dB |
| 增益 | 0 dB ~ 6.1 dB |
| 曝光时间 | 6 μs ~ 10 sec |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式 |
| 黑白/彩色 | 彩色 |
| 像素格式 | Bayer GB 8/10/10Packed/12/12Packed |
| Binning | 支持1×1,1×2,1×4,2×1,2×2,2×4,4×1,4×2,4×4 |
| 下采样 | 支持1×1,1×2,1×4,2×1,2×2,2×4,4×1,4×2,4×4 |
| 镜像 | 支持水平镜像,垂直镜像 |
| 电气特性 | 数据接口 | 10 Gigabit Ethernet(10000Mbit/s)兼容Gigabit Ethernet(1000Mbit/s) |
| 数字I/O | 6-pin P7接头提供供电和I/O:1路光耦隔离输入(Line0),1路光耦隔离输出(Line1),1路非隔离双向I/O(Line2) |
| 供电 | 9 ~ 24 VDC |
| 典型功耗 | 10.9 W@12 VDC |
| 结构 | 镜头接口 | C-Mount |
| 外形尺寸 | 50 mm × 45 mm × 68.6 mm |
| 重量 | 约212 g |
| IP防护等级 | IP40(正确安装镜头以及线缆的情况下) |
| 温度 | 工作温度0 ~ 50°C,储藏温度-30 ~ 80°C |
| 湿度 | 20% ~ 95%RH无冷凝 |
| 一般规范 | 软件 | MVS或第三方支持GigE Vision协议软件 |
| 操作系统 | Windows 7/10/11 32/64bits以及 Linux 32/64bits |
| 协议/标准 | GigE Vision V2.0,GenICam |
| 认证 | CE,RoHS,KC |
| 型号 | 型号 | MV-CH120-90TC-C-NF |
| 名称 | 1200万像素万兆网面阵相机，GMAX3412，小尺寸，彩色 |
| 性能 | 传感器类型 | CMOS,全局快门 |
| 传感器型号 | Gpixel GMAX3412 |
| 像元尺寸 | 3.4 μm × 3.4 μm |
| 靶面尺寸 | 1.1" |
| 分辨率 | 4096 × 3072 |
| 最大帧率 | 94 fps @4096 × 3072 Bayer GB 8 |
| 动态范围 | 60.1 dB |
| 信噪比 | 39 dB |
| 增益 | 0 dB ~ 6.1 dB |
| 曝光时间 | 6 μs ~ 10 sec |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式 |
| 黑白/彩色 | 彩色 |
| 像素格式 | Bayer GB 8/10/10Packed/12/12Packed |
| Binning | 支持1×1,1×2,1×4,2×1,2×2,2×4,4×1,4×2,4×4 |
| 下采样 | 支持1×1,1×2,1×4,2×1,2×2,2×4,4×1,4×2,4×4 |
| 镜像 | 支持水平镜像,垂直镜像 |
| 电气特性 | 数据接口 | 10 Gigabit Ethernet(10000Mbit/s)兼容Gigabit Ethernet(1000Mbit/s) |
| 数字I/O | 6-pin P7接头提供供电和I/O:1路光耦隔离输入(Line0),1路光耦隔离输出(Line1),1路非隔离双向I/O(Line2) |
| 供电 | 9 ~ 24 VDC |
| 典型功耗 | 10.9 W@12 VDC |
| 结构 | 镜头接口 | C-Mount |
| 外形尺寸 | 50 mm × 45 mm × 68.6 mm |
| 重量 | 约212 g |
| IP防护等级 | IP40(正确安装镜头以及线缆的情况下) |
| 温度 | 工作温度0 ~ 50°C,储藏温度-30 ~ 80°C |
| 湿度 | 20% ~ 95%RH无冷凝 |
| 一般规范 | 软件 | MVS或第三方支持GigE Vision协议软件 |
| 操作系统 | Windows 7/10/11 32/64bits以及 Linux 32/64bits |
| 协议/标准 | GigE Vision V2.0,GenICam |
| 认证 | CE,RoHS,KC |
