功能特性
最高支持 28416 × 21280 分辨率，像元尺寸为 3.76 μm，可在单机中切换 1.51亿 或 6.04亿像素模式，满足不同精度和视野需求。
内置专业级 ISP图像处理算法，显著提升图像清晰度与细节表现，适用于高精度检测与科研级图像采集。
搭载卷帘快门CMOS传感器，具备出色的动态范围与低噪声特性，适用于复杂光照环境下的稳定成像。
支持 FFC（固定图像校正） 和 LSC（镜头阴影校正），有效消除像素响应不一致与镜头引起的亮度不均，提升图像均匀性。
提供 16-bit ADC采样精度，保留图像更多灰阶信息，满足工业与科研对图像深度的高要求。
采用 CXP-6（CoaXPress 6Gbps） 接口，支持高速大数据量图像传输，适配远距离、高带宽系统需求。
完全支持 CoaXPress协议 及 GenICam标准，可无缝集成至主流视觉软件平台及图像处理系统中。
外形尺寸
功能特性
最高支持 28416 × 21280 分辨率，像元尺寸为 3.76 μm，可在单机中切换 1.51亿 或 6.04亿像素模式，满足不同精度和视野需求。
内置专业级 ISP图像处理算法，显著提升图像清晰度与细节表现，适用于高精度检测与科研级图像采集。
搭载卷帘快门CMOS传感器，具备出色的动态范围与低噪声特性，适用于复杂光照环境下的稳定成像。
支持 FFC（固定图像校正） 和 LSC（镜头阴影校正），有效消除像素响应不一致与镜头引起的亮度不均，提升图像均匀性。
提供 16-bit ADC采样精度，保留图像更多灰阶信息，满足工业与科研对图像深度的高要求。
采用 CXP-6（CoaXPress 6Gbps） 接口，支持高速大数据量图像传输，适配远距离、高带宽系统需求。
完全支持 CoaXPress协议 及 GenICam标准，可无缝集成至主流视觉软件平台及图像处理系统中。
外形尺寸
| 型号 | 型号 | MV-CH6040-10XC-M72-NF |

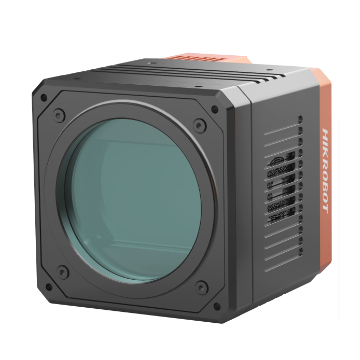

| 名称 | 6.04亿像素CoaXPress面阵相机，IMX411，彩色，带风扇 |
| 性能 | 传感器类型 | CMOS,卷帘快门 |
| 传感器型号 | Sony IMX411 |
| 像元尺寸 | 3.76 μm × 3.76 μm |
| 靶面尺寸 | 66.7 mm |
| 分辨率 | 28416 × 21280 |
| 最大帧率 | 1.38 fps @14208 × 10264 RGB 8 |
| 动态范围 | 78.7 dB |
| 信噪比 | 46.4 dB |
| 增益 | 0 ~ 40 dB |
| 曝光时间 | 15 μs ~ 10 s(6.04亿像素模式) |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式,支持 Rolling 和 Global Reset 模式 |
| 黑白/彩色 | 彩色 |
| 像素格式 | Bayer RG 8/10/12 |
| RGB 8 |
| Binning | 支持1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 |
| 下采样 | 支持1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 |
| 镜像 | 支持水平镜像 |

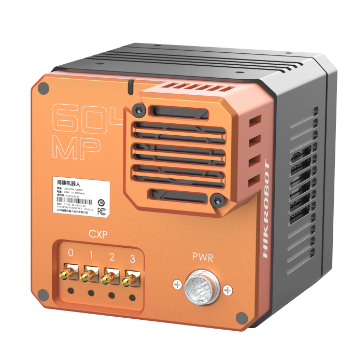

| 电气特性 | 数据接口 | CoaXPress(DIN口) |
| 数字I/O | 12-pin P10接头提供电源和I/O:1路光耦隔离输入(Line 0),1路光耦隔离输出(Line 1),1路双向可配置非隔离I/O(Line 2),1路RS-232 |
| 供电 | 24 VDC |
| 典型功耗 | 13.9 W@24 VDC |
| 结构 | 镜头接口 | M72*0.75,光学后焦19.55 mm |
| 外形尺寸 | 100 mm × 100 mm × 128.5 mm |
| 重量 | 约1.4 kg |
| IP防护等级 | IP40(正确安装镜头以及线缆的情况下) |
| 温度 | 性能保证温度20°C ~ 35°C,工作温度0°C ~ 50°C,储藏温度-30°C ~ 70°C |
| 湿度 | 20% ~ 95%RH无冷凝 |
| 一般规范 | 软件 | 符合CoaXPress协议的采集卡控制软件 |
| 操作系统 | Windows 7/10/11 64bits(16 GB以上内存) |
| 协议/标准 | CoaXPress,GenICam |
| 认证 | CE,RoHS,KC |
| 型号 | 型号 | MV-CH6040-10XC-M72-NF |
| 名称 | 6.04亿像素CoaXPress面阵相机，IMX411，彩色，带风扇 |
| 性能 | 传感器类型 | CMOS,卷帘快门 |
| 传感器型号 | Sony IMX411 |
| 像元尺寸 | 3.76 μm × 3.76 μm |
| 靶面尺寸 | 66.7 mm |
| 分辨率 | 28416 × 21280 |
| 最大帧率 | 1.38 fps @14208 × 10264 RGB 8 |
| 动态范围 | 78.7 dB |
| 信噪比 | 46.4 dB |
| 增益 | 0 ~ 40 dB |
| 曝光时间 | 15 μs ~ 10 s(6.04亿像素模式) |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式,支持 Rolling 和 Global Reset 模式 |
| 黑白/彩色 | 彩色 |
| 像素格式 | Bayer RG 8/10/12 |
| RGB 8 |
| Binning | 支持1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 |
| 下采样 | 支持1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 |
| 镜像 | 支持水平镜像 |
| 电气特性 | 数据接口 | CoaXPress(DIN口) |
| 数字I/O | 12-pin P10接头提供电源和I/O:1路光耦隔离输入(Line 0),1路光耦隔离输出(Line 1),1路双向可配置非隔离I/O(Line 2),1路RS-232 |
| 供电 | 24 VDC |
| 典型功耗 | 13.9 W@24 VDC |
| 结构 | 镜头接口 | M72*0.75,光学后焦19.55 mm |
| 外形尺寸 | 100 mm × 100 mm × 128.5 mm |
| 重量 | 约1.4 kg |
| IP防护等级 | IP40(正确安装镜头以及线缆的情况下) |
| 温度 | 性能保证温度20°C ~ 35°C,工作温度0°C ~ 50°C,储藏温度-30°C ~ 70°C |
| 湿度 | 20% ~ 95%RH无冷凝 |
| 一般规范 | 软件 | 符合CoaXPress协议的采集卡控制软件 |
| 操作系统 | Windows 7/10/11 64bits(16 GB以上内存) |
| 协议/标准 | CoaXPress,GenICam |
| 认证 | CE,RoHS,KC |
