功能特性
分辨率14208 × 10640，像元尺寸3.76 µm，最大帧率可达6.2 fps
卷帘快门CMOS，动态范围高，信噪比好，图像质量优异
支持FFC校正，消除像素点间的响应差异
可选TEC制冷，支持长到10s的曝光时间，保证长曝光下的图像质量
支持16-bit ADC输出，采样精度高，动态范围广
使用CXP-6接口传输数据
兼容CoaXPress协议和GenlCam标准
外形尺寸
功能特性
分辨率14208 × 10640，像元尺寸3.76 µm，最大帧率可达6.2 fps
卷帘快门CMOS，动态范围高，信噪比好，图像质量优异
支持FFC校正，消除像素点间的响应差异
可选TEC制冷，支持长到10s的曝光时间，保证长曝光下的图像质量
支持16-bit ADC输出，采样精度高，动态范围广
使用CXP-6接口传输数据
兼容CoaXPress协议和GenlCam标准
外形尺寸
| 型号 | 型号 | MV-CH1510-11XC-M72-TF |

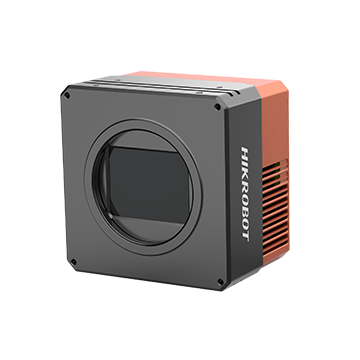

| 名称 | 1.51亿像素CoaXPress面阵相机，IMX411，彩色，M72口，TEC |
| 性能 | 传感器类型 | CMOS,卷帘快门 |
| 传感器型号 | Sony IMX411 |
| 像元尺寸 | 3.76 μm × 3.76 μm |
| 靶面尺寸 | 66.7 mm |
| 分辨率 | 14208 × 10640 |
| 帧率 | 6.2 fps @14208 × 10640 Bayer RG 8 |
| 动态范围 | 78.7 dB |
| 信噪比 | 46.4 dB |
| 增益 | 0 ~ 36 dB |
| 曝光时间 | 15 μs ~ 10 sec |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式,支持Rolling和Global Reset模式 |
| 黑白/彩色 | 彩色 |
| 像素格式 | Mono 8/10/12/16
Bayer RG 8/10/12/16
RGB 8 |
| Binning | 支持1 × 1,1 × 2,1 × 4,2 × 1,2 ×2,2 × 4,4 × 1,4 × 2,4 × 4 |
| 下采样 | 不支持 |
| 镜像 | 支持水平镜像 |
| 电气特性 | 数据接口 | CoaXPress(DIN口) |
| 数字I/O | 12-pin P10接头提供电源及I/O接口:1路光耦隔离输入(Line 0),1路光耦隔离输出(Line 1),1路双向可配置非隔离I/O(Line 2),1路RS-232 |
| 供电 | 24 VDC |
| 典型功耗 | 非制冷模式:22 W@24 VDC
制冷模式:60 W@24 VDC |
| 结构 | 镜头接口 | M72*0.75,法兰后焦19.55 mm |
| 外形尺寸 | 120 mm × 120 mm × 84.6 mm |
| 重量 | 约1.9 kg |
| IP防护等级 | IP40(正确安装镜头以及线缆的情况下) |
| 温度 | 工作温度0°C~ 50°C,储藏温度-30°C~ 70°C |
| 湿度 | 20% ~ 95%RH无冷凝 |
| 一般规范 | 软件 | 符合CoaXPress协议的采集卡控制软件 |
| 操作系统 | Windows 7/10/11 64bits(8 GB以上内存) |
| 协议/标准 | CoaXPress,GenICam |
| 认证 | CE,RoHS,KC |
