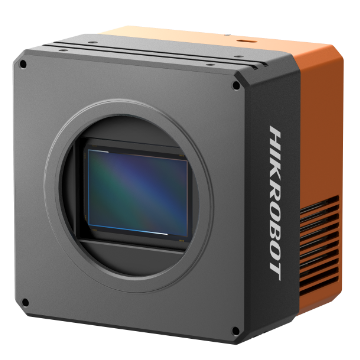

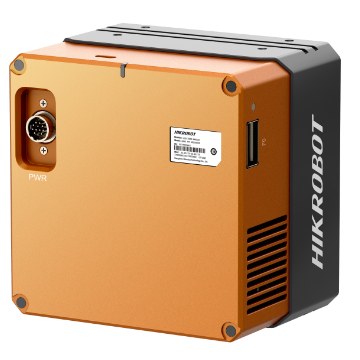

功能特性
搭载分辨率高达 19200 × 12800 的黑白传感器，像元尺寸为 2.81 µm，可实现精细的灰阶图像表现，适用于高精度检测场景。
支持 像素合并（Binning）、多组LSC（镜头阴影校正）轮询 与 FFC（固定图像校正） 等多种ISP图像处理功能，提升成像均匀性和细节表现。
配备 QSFP+ 光纤接口，结合光模块可实现 最长150米的高带宽图像传输，满足大场景或分布式系统的部署需求。
集成 TEC（热电制冷）系统，有效降低Sensor温度，在长曝光或高温环境下保持低噪声、高清晰度图像输出。
兼容自主研发的 XoFLink高速传输协议，并符合 GenICam标准，确保与各类视觉平台和第三方软件的无缝对接。
外形尺寸
功能特性
搭载分辨率高达 19200 × 12800 的黑白传感器，像元尺寸为 2.81 µm，可实现精细的灰阶图像表现，适用于高精度检测场景。
支持 像素合并（Binning）、多组LSC（镜头阴影校正）轮询 与 FFC（固定图像校正） 等多种ISP图像处理功能，提升成像均匀性和细节表现。
配备 QSFP+ 光纤接口，结合光模块可实现 最长150米的高带宽图像传输，满足大场景或分布式系统的部署需求。
集成 TEC（热电制冷）系统，有效降低Sensor温度，在长曝光或高温环境下保持低噪声、高清晰度图像输出。
兼容自主研发的 XoFLink高速传输协议，并符合 GenICam标准，确保与各类视觉平台和第三方软件的无缝对接。
外形尺寸
| 型号 |
型号 |
MV-CH2450-10Q1M-M72-TF |
| 名称 |
2.45亿像素光口面阵相机，单QSFP+，黑白，M72镜头接口，带TEC |
| 性能 |
传感器类型 |
CMOS,卷帘快门 |
| 传感器型号 |
Sony IMX811 |
| 像元尺寸 |
2.81 μm × 2.81 μm |
| 靶面尺寸 |
64.84 mm |
| 分辨率 |
19200 × 12800 |
| 最大帧率 |
8.5 fps@19200 × 12800 Mono 8 |
| 动态范围 |
72.1 dB |
| 信噪比 |
44.1 dB |
| 增益 |
0 ~ 24 dB |
| 曝光时间 |
142 μs ~ 30 sec |
| 快门模式 |
支持自动曝光、手动曝光、一键曝光模式,支持Rolling和Global Reset模式 |
| 黑白/彩色 |
黑白 |
| 像素格式 |
Mono 8/10/12 |
| Binning |
支持1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 |
| 下采样 |
支持1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 |
| 镜像 |
支持水平镜像 |
| 电气特性 |
数据接口 |
相机端1个QSFP+接口 |
| 数字I/O |
12-pin P10接头提供电源及I/O:1路光耦隔离输入(Line 0),1路光耦隔离输出(Line 1),1路双向可配置非隔离I/O(Line 2),1路RS-232 |
| 供电 |
24 VDC |
| 典型功耗 |
非制冷模式:17.8 W@24 VDC |
| 制冷模式:32.9 W@24 VDC |
| 结构 |
镜头接口 |
M72*0.75,法兰后焦19.55 mm |
| 外形尺寸 |
120 mm × 120 mm × 89 mm |
| 重量 |
约2.5 kg |
| IP防护等级 |
IP40(正确安装镜头以及线缆的情况下) |
| 温度 |
工作温度0°C ~ 50°C,储藏温度-30°C ~ 80°C |
| 湿度 |
20% ~ 95%RH无冷凝 |
| 一般规范 |
软件 |
MVS |
| 操作系统 |
Windows 7/10/11 32/64bits |
| 协议/标准 |
XoFLink,GenICam |
| 认证 |
CE,RoHS |
| 型号 |
型号 |
MV-CH2450-10Q1M-M72-TF |
| 名称 |
2.45亿像素光口面阵相机，单QSFP+，黑白，M72镜头接口，带TEC |
| 性能 |
传感器类型 |
CMOS,卷帘快门 |
| 传感器型号 |
Sony IMX811 |
| 像元尺寸 |
2.81 μm × 2.81 μm |
| 靶面尺寸 |
64.84 mm |
| 分辨率 |
19200 × 12800 |
| 最大帧率 |
8.5 fps@19200 × 12800 Mono 8 |
| 动态范围 |
72.1 dB |
| 信噪比 |
44.1 dB |
| 增益 |
0 ~ 24 dB |
| 曝光时间 |
142 μs ~ 30 sec |
| 快门模式 |
支持自动曝光、手动曝光、一键曝光模式,支持Rolling和Global Reset模式 |
| 黑白/彩色 |
黑白 |
| 像素格式 |
Mono 8/10/12 |
| Binning |
支持1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 |
| 下采样 |
支持1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 |
| 镜像 |
支持水平镜像 |
| 电气特性 |
数据接口 |
相机端1个QSFP+接口 |
| 数字I/O |
12-pin P10接头提供电源及I/O:1路光耦隔离输入(Line 0),1路光耦隔离输出(Line 1),1路双向可配置非隔离I/O(Line 2),1路RS-232 |
| 供电 |
24 VDC |
| 典型功耗 |
非制冷模式:17.8 W@24 VDC |
| 制冷模式:32.9 W@24 VDC |
| 结构 |
镜头接口 |
M72*0.75,法兰后焦19.55 mm |
| 外形尺寸 |
120 mm × 120 mm × 89 mm |
| 重量 |
约2.5 kg |
| IP防护等级 |
IP40(正确安装镜头以及线缆的情况下) |
| 温度 |
工作温度0°C ~ 50°C,储藏温度-30°C ~ 80°C |
| 湿度 |
20% ~ 95%RH无冷凝 |
| 一般规范 |
软件 |
MVS |
| 操作系统 |
Windows 7/10/11 32/64bits |
| 协议/标准 |
XoFLink,GenICam |
| 认证 |
CE,RoHS |
