คุณสมบัติการใช้งาน
อัลกอริทึมแบบไดนามิกที่กว้างการวัดที่แม่นยำยิ่งขึ้นของการสะท้อนแสงสูง/วัสดุดูดซับสูง
ประสิทธิภาพที่ดีที่สุดสูงถึง 3m/s
เทคโนโลยีพิกเซลย่อยที่มีความแม่นยำสูงถึง 5 มม.
โมดูลเลเซอร์พลังงานสูงพร้อมช่วงไดนามิกที่กว้างขึ้น
ตัวกรองแถบแคบความสามารถในการต่อต้านการแทรกแซงที่แข็งแกร่งขึ้น
การซิงโครไนซ์การเปิดรับแสงที่แม่นยำประสิทธิภาพที่เสถียรมากขึ้น
ระดับเสียงสนับสนุน (ความยาวความกว้างปริมาตรรวม), จุดคลาวด์, เอาต์พุตพิกัดพื้นผิวด้านบน
มิติภายนอก
คุณสมบัติการใช้งาน
อัลกอริทึมแบบไดนามิกที่กว้างการวัดที่แม่นยำยิ่งขึ้นของการสะท้อนแสงสูง/วัสดุดูดซับสูง
ประสิทธิภาพที่ดีที่สุดสูงถึง 3m/s
เทคโนโลยีพิกเซลย่อยที่มีความแม่นยำสูงถึง 5 มม.
โมดูลเลเซอร์พลังงานสูงพร้อมช่วงไดนามิกที่กว้างขึ้น
ตัวกรองแถบแคบความสามารถในการต่อต้านการแทรกแซงที่แข็งแกร่งขึ้น
การซิงโครไนซ์การเปิดรับแสงที่แม่นยำประสิทธิภาพที่เสถียรมากขึ้น
ระดับเสียงสนับสนุน (ความยาวความกว้างปริมาตรรวม), จุดคลาวด์, เอาต์พุตพิกัดพื้นผิวด้านบน
มิติภายนอก
| แบบอย่าง |
แบบอย่าง |

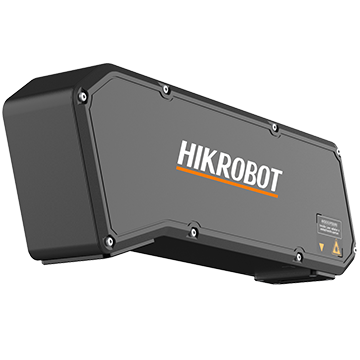

MV-DL2125-04H-R |
| ชื่อ |
กล้องสเตอริโอเลเซอร์เชิงเส้น |
| ผลงาน |
เขตสายตาสั้น |
1,000 มม. |
| ฟิลด์มุมมองไกล |
2,600 มม. |
| ระยะทางสุทธิ (ซีดี) |
700 มม. |
| ช่วงการวัด (MR) |
1,000 มม. |
| ความแม่นยำในการตรวจจับ |
± 5 มม. (กฎ) |
| ความเร็วในการตรวจจับ |
ความแม่นยำในการตรวจจับ 3 m/s@± 5 มม. |
| อัตราการสแกนเฟรม |
ช่วงการวัด 600 fps@1 m3 |
| ชนิดข้อมูล |
จุดเมฆ, ความยาว, ความกว้าง, ความสูง, ปริมาตรอินทิกรัล, พิกัดพื้นผิวด้านบน, แผนที่ความลึก |
| โหมดทริกเกอร์ |
ทริกเกอร์ภายนอกตัวเข้ารหัสทริกเกอร์ (รองรับการเข้าถึงสัญญาณทริกเกอร์ 15 kHz) |
| ระดับความปลอดภัยของเลเซอร์ |
คลาส 3B |
| ลักษณะไฟฟ้า |
อินเทอร์เฟซข้อมูล |
Gigabit Ethernet (1,000 mbit/s) |
| Digital I/O |
อินเทอร์เฟซ M12 12 พินให้ I/O รวมถึงอินพุตแยก Optocoupler 3 รายการ (บรรทัด 0/3/6), เอาต์พุตแยก Optocoupler 3 รายการ (บรรทัด 1/4/7) และ 1 RS-232 พอร์ตอนุกรม |
| ขับเคลื่อนโดย |
12 ~ 24 VDC |
| การใช้พลังงานทั่วไป |
10.0 W@12 VDC |
| โครงสร้าง |
มิติภายนอก |
354.1 มม. × 65 มม. × 123.4 มม. |
| น้ำหนัก |
1.6 กก. |
| อุณหภูมิ |
อุณหภูมิทำงาน 0 ~ 45 ° C อุณหภูมิการจัดเก็บ -30 ~ 80 ° C |
| ความชื้น |
20%~ 85%rh ไม่มีการควบแน่น |
| ข้อกำหนดทั่วไป |
ซอฟต์แวร์ |
3DMVS, CodePlatom |
| ระบบปฏิบัติการ |
Windows 7/10/11 32/64bits |
| การรับรอง |
CE |
