超大远心镜头—高精度工业视觉测量

随着工业制造向高精度、高一致性方向发展，传统非远心镜头在大视场、高精度测量场景中的透视误差和放大倍率变化问题逐渐显现。为满足大型工件、整板检测及高精度尺寸测量的应用需求，超大远心镜头应运而生，成为高端机器视觉系统中的重要光学组件。

与普通工业镜头相比，超大远心镜头在结构设计上采用了更大的通光口径和更复杂的镜片组合，因此整体外形尺寸相对较大。但这一设计并非单纯追求体量，而是为了实现更低的畸变、更稳定的恒定放大倍率以及更大的有效视场，从光学本质上保障测量结果的准确性和一致性。

在实际应用中，超大远心镜头能够有效消除透视误差，即使被测物体在一定高度范围内发生位置变化，其成像尺寸也不会产生明显变化。这一特性使其在大尺寸工件测量、精密零部件尺寸检测以及多目标同时检测等场景中表现尤为出色。

目前，超大远心镜头已广泛应用于半导体封装检测、3C 电子整板检测、精密五金测量、新能源电池及极片检测等领域。凭借稳定的成像性能和极高的测量重复精度，超大远心镜头为机器视觉系统提供了可靠的数据基础。

远心镜头的设计与对比

从光学结构上看，工业镜头可分为非远心镜头与远心镜头。其中，远心镜头又根据光路特性不同，分为物方远心镜头、像方远心镜头以及双远心镜头，三者在成像精度和应用场景上各具特点。

在光学系统中，孔径光阑在物空间的像称为入射光瞳，在像空间的像称为出射光瞳。入射光瞳、孔径光阑与出射光瞳三者互为共轭关系。通过孔径光阑中心的光线被称为主光线，它同时经过入射光瞳和出射光瞳的中心，代表了成像光束的中心方向。
在远心光学设计中，主光线在物方或像方与光轴保持平行，从而有效消除透视效应，这是远心镜头区别于普通工业镜头的关键所在。

随着工业检测对精度和效率要求的不断提升，超大远心镜头正逐渐成为高端视觉检测解决方案中的核心光学配置，为智能制造和自动化生产提供更加坚实的技术支撑。

远心镜头的设计

高远心度设计
远心光学系统在高精度视觉测量领域具有广泛应用，其远心度水平直接决定了不同景深位置图像倍率的一致性。在设计过程中，我们将远心度指标控制在 0.01% 级，有效保证了镜头在景深范围内不同深度位置的成像倍率差异可忽略，从而显著提升测量结果的稳定性与可靠性。该设计为双远心镜头在高精度深度测量中的应用提供了有力支撑，进一步拓展了其在精密视觉测量领域的应用空间。

折射式光路设计
受光路结构限制，传统远心镜头通常体积较大、外形呈圆柱状，给设备安装和固定带来一定困难，尤其在空间受限的自动化产线上应用受限。针对这一问题，我们创新性地采用折射式光路结构，通过多次光路转折，在保证成像性能的前提下显著缩小镜头整体体积，使镜头总长度减少一半以上。同时，结合更加便捷的安装与定位方式，有效提升了远心镜头在自动化产线中的适配性，使双远心产品能够更紧密地融入实际生产场景。

定心光路结构设计
传统远心镜头多采用螺纹压圈式结构，由多段机构组合而成，虽然便于生产和装配，但容易对镜头整体同轴度产生影响，进而影响成像质量。为在装配效率与成像性能之间取得平衡，我们在产品设计阶段引入了定心光路结构，通过定心机构确保各结构件之间的同轴度一致性，并对装配工艺进行了优化。该设计有效提升了镜头成像品质和产品一致性，为批量化生产中的质量稳定性和良品率提供了可靠保障。

如何选择工业镜头

在精密视觉测量应用中，普通工业镜头在实际使用过程中往往面临一定局限，主要体现在以下几个方面：

被测物体处于不同测量平面时，成像放大倍率难以保持一致；

镜头畸变相对较大，影响尺寸测量精度；

存在明显视差现象，即物距变化会导致成像倍率发生变化；

镜头分辨率有限，难以满足高精度检测需求；

受视觉光源几何特性的影响，图像边缘位置存在一定不确定性。

针对上述问题，远心镜头通过其独特的光学结构可实现有效改善。由于成像主光线近似平行，远心镜头在特定工作距离范围内能够保持稳定一致的放大倍率，显著降低因高度变化带来的测量误差，从根本上消除透视和视差对判读结果的影响。

同时，远心镜头通常具备更优异的成像质量和更低的畸变表现，配合高分辨率传感器及测量软件，可实现高重复性、高一致性的精密尺寸测量。也正因如此，远心镜头已成为高精度测量、计量检测等应用场景中的重要光学组件，广泛应用于对测量精度和稳定性要求较高的机器视觉系统中。

镜头选型技巧及应用案例

常说的一句话是：机器视觉，本质上是用机器代替人眼进行测量与判断。一个完整的机器视觉系统通常由工业相机、镜头、光源、图像处理系统以及执行机构等部分构成。其中，工业镜头作为连接物理世界与图像数据的关键桥梁，其选型是否合理，直接影响系统成像质量和检测精度，是视觉系统设计中不可忽视的核心环节。

在机器视觉系统中，图像质量是一切分析与判断的基础，而镜头正是决定成像清晰度、畸变控制和视场范围的关键因素。合适的镜头能够准确还原被测物体的真实尺寸与细节特征，为后端算法提供稳定、可靠的数据输入；反之，若镜头选型不当，可能出现分辨率不足、畸变过大、景深不匹配等问题，不仅会增加图像处理难度，还会直接影响检测结果的准确性与一致性。因此，在系统设计初期进行科学、合理的镜头选型，是保障机器视觉系统性能的重要前提。

随着机器视觉技术在电子制造、汽车工业、包装印刷、食品加工、医疗检测等行业的广泛应用，不同场景对镜头的要求也日益多样化。被测对象在尺寸大小、结构形态、精度要求以及安装空间等方面存在显著差异，这使得镜头选型不再是简单的参数匹配，而需要结合具体应用进行综合评估。接下来，我们将从常见镜头类型及其特性出发，结合实际应用案例，进一步探讨工业镜头选型的关键思路与实践方法。

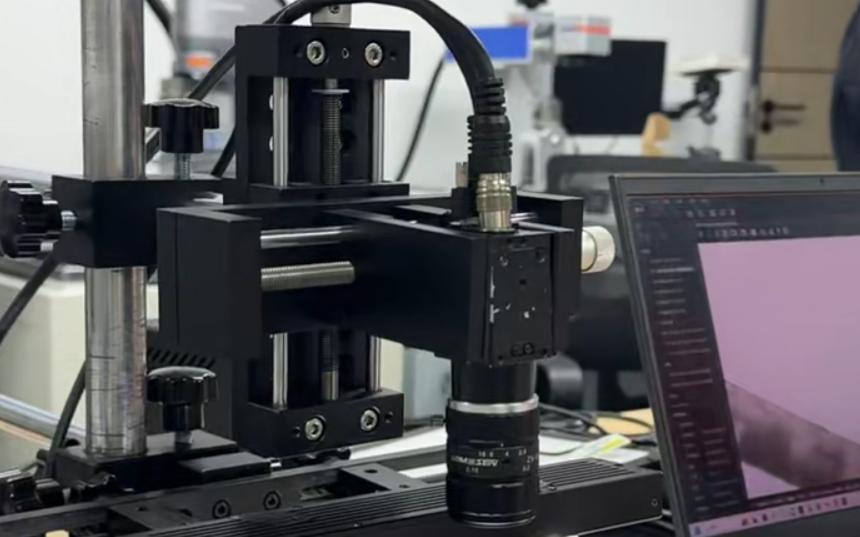

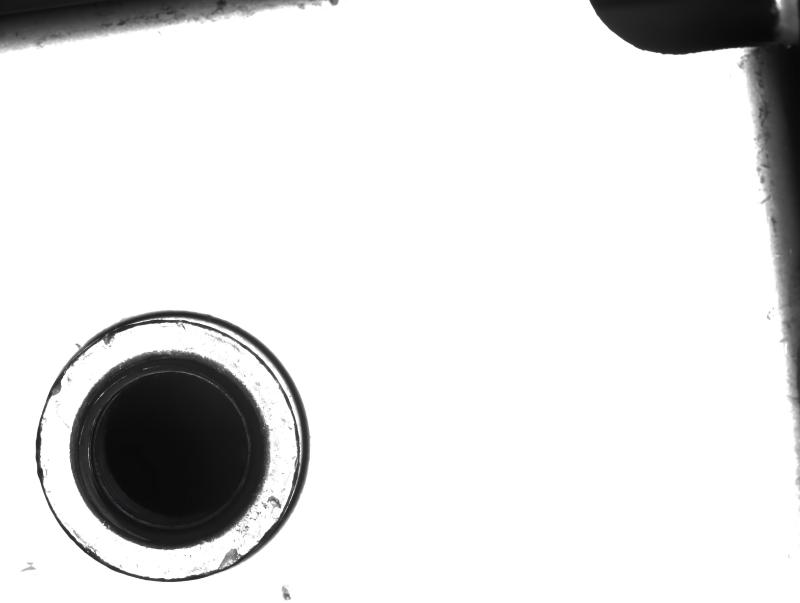

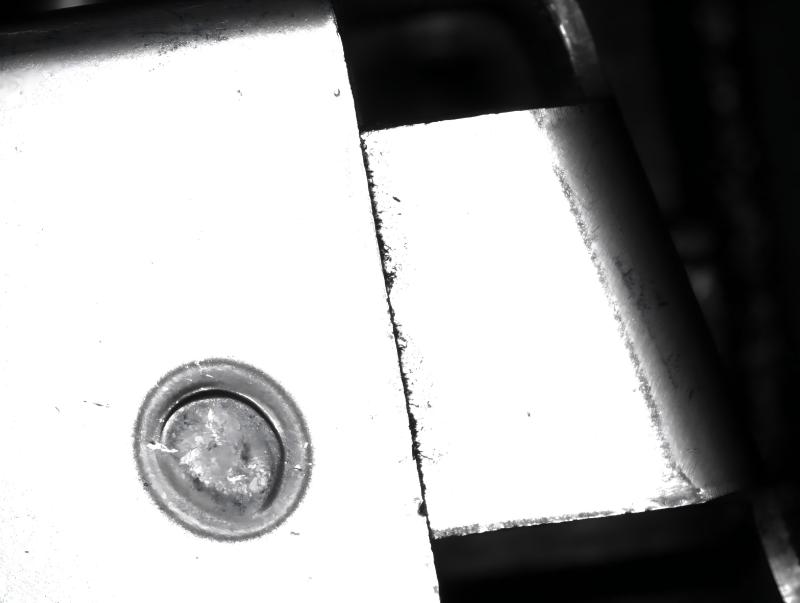

综上所述，工业镜头的合理选型是机器视觉系统稳定运行和高精度检测的基础，而远心镜头凭借其独特的光学结构和成像特性，在精密测量与高一致性检测领域展现出不可替代的优势。从高远心度、定心光路等核心设计，到针对实际工况开展的成像与测量测试验证，远心镜头不仅在理论上具备技术优势，也在实际应用中表现出稳定可靠的测量性能。随着工业检测对精度、效率和一致性要求的不断提升，远心镜头正逐步成为高端机器视觉系统中的重要组成部分，为智能制造和自动化生产提供更加坚实的光学保障。
