Trong sản xuất hiện đại và kiểm tra tự động, camera công nghiệp đã trở thành thành phần quan trọng trong hệ thống thị giác máy. Cho dù đó là sản xuất điện tử, thử nghiệm phụ tùng ô tô, đóng gói thực phẩm hay thử nghiệm thiết bị y tế, máy ảnh công nghiệp, ống kính và nguồn sáng đều đóng một vai trò quan trọng. Họ cùng nhau xác định chất lượng hình ảnh và độ chính xác phát hiện của hệ thống. Lựa chọn thông số hợp lý, kết hợp ống kính và phương pháp chiếu sáng khoa học dựa trên nhu cầu sẽ ảnh hưởng trực tiếp đến việc kết quả phát hiện có chính xác và đáng tin cậy hay không. Bài viết này sẽ giới thiệu về phân loại máy ảnh công nghiệp, các thông số chính, nguyên tắc kết hợp ống kính, cân nhắc lựa chọn cũng như các loại nguồn sáng và phương pháp chiếu sáng để giúp người dùng hiểu rõ hơn về ứng dụng của thiết bị thị giác máy.
Phân loại camera công nghiệp
Camera công nghiệp chủ yếu được chia thành camera quét vùng và camera quét dòng theo phương pháp chụp ảnh:
camera quét khu vực
Camera quét khu vực sẽ thu thập nhiều dòng hình ảnh cùng một lúc và xuất chúng thành khung. Nó có nhiều ứng dụng, chẳng hạn như đo diện tích, hình dạng, kích thước, vị trí và thậm chí cả nhiệt độ. Mảng pixel hai chiều được sử dụng để thu thập toàn bộ hình ảnh, phù hợp để phát hiện các vật thể đứng yên hoặc chuyển động tốc độ thấp. Ưu điểm của nó là hình ảnh trực quan và hoạt động dễ dàng.
Camera quét dòng
Camera quét dòng có tần số quét cao và độ phân giải cao. Thông qua các pixel 'dòng' được quét từng dòng, hình ảnh hoàn chỉnh được ghép lại với nhau. Thường được sử dụng trong dây chuyền sản xuất tốc độ cao hoặc kiểm tra khổ lớn, chẳng hạn như giấy, vải, mảnh cực pin lithium, kiểm tra bảng PCB, v.v. Ưu điểm của nó là độ phân giải cao, tốc độ nhanh và không bị biến dạng hình ảnh.
Ngoài ra, theo phương thức truyền dữ liệu, camera công nghiệp cũng có thể được chia thành các loại giao diện như USB3.0, GigE, Camera Link và CoaXPress. Giao diện USB3.0 đơn giản và dễ sử dụng, đồng thời khoảng cách truyền GigE dài. Camera Link và CoaXPress phù hợp hơn với các tình huống phát hiện tốc độ cao đòi hỏi băng thông dữ liệu cực cao.
Thông số camera công nghiệp
Trong quá trình lựa chọn, các thông số cốt lõi của camera quyết định hiệu suất chụp ảnh:
Độ phân giải: Số lượng pixel mà máy ảnh có thể chụp trong một hình ảnh, ảnh hưởng đến mức độ chi tiết và độ chính xác đo lường của hình ảnh, đồng thời xác định xem các chi tiết của đối tượng được phát hiện có thể được trình bày rõ ràng hay không. Ví dụ, cần có camera độ phân giải cao để phát hiện những vết xước nhỏ, nếu không chúng rất dễ bị bỏ qua.
Tốc độ khung hình: Cho biết số lượng hình ảnh được camera ghi lại trong một giây, có liên quan chặt chẽ đến chu kỳ sản xuất. Dây chuyền sản xuất tốc độ cao phải sử dụng camera tốc độ khung hình cao để tránh việc phát hiện không đầy đủ do mất khung hình. Camera tốc độ khung hình cao phù hợp để chụp và phân tích các vật thể chuyển động nhanh.
Kích thước pixel: Kích thước của pixel là diện tích của mỗi pixel. Kích thước pixel càng lớn thì độ nhạy sáng càng mạnh và độ nhiễu càng thấp; Pixel càng nhỏ thì độ phân giải càng cao nhưng yêu cầu về điều kiện ánh sáng càng khắt khe hơn.
Phạm vi động: thể hiện phạm vi tín hiệu ánh sáng được camera phát hiện. Đối với camera cố định, phạm vi động của nó là giá trị cố định và không thay đổi khi có thay đổi về điều kiện bên ngoài. Đo khả năng chụp ảnh của camera khi tồn tại đồng thời các vùng sáng và tối mạnh, điều này cũng rất quan trọng để phát hiện các bề mặt kim loại và phôi phản chiếu.
Băng thông giao diện: Đảm bảo rằng các hình ảnh được thu thập có thể được truyền kịp thời đến máy tính công nghiệp để tránh ảnh hưởng đến kết quả phát hiện do độ trễ hoặc không đủ băng thông.
Các tham số này có các yêu cầu khác nhau trong các tình huống ứng dụng khác nhau. Ví dụ: ngành điện tử 3C tập trung vào độ phân giải cao và tốc độ khung hình cao, trong khi phân loại hậu cần chú trọng hơn vào tốc độ truyền cao và hiệu suất thời gian thực.
Cách kết hợp máy ảnh công nghiệp với ống kính
Máy ảnh và ống kính là một cặp không thể tách rời và chỉ khi được kết hợp phù hợp thì chúng mới có thể đạt được hiệu suất tối đa:
Độ phân giải phù hợp: Độ phân giải quang học của ống kính phải phù hợp với pixel của máy ảnh. Nếu bạn sử dụng máy ảnh có độ phân giải cao nhưng ống kính có độ phân giải thấp thì chất lượng hình ảnh sẽ giảm đi rất nhiều.
Độ bao phủ bề mặt mục tiêu: Ống kính cần che phủ bề mặt mục tiêu của cảm biến máy ảnh, nếu không sẽ xảy ra các vấn đề như họa tiết và hình ảnh không hoàn chỉnh.
Lựa chọn tiêu cự: Tùy theo kích thước của đối tượng phát hiện và không gian lắp đặt camera, hãy chọn ống kính có tiêu cự phù hợp để đảm bảo đầy đủ trường nhìn cần thiết.
Thấu kính đặc biệt: Ví dụ, thấu kính viễn tâm thường được sử dụng để đo chiều có độ chính xác cao để tránh lỗi phối cảnh; Ống kính khẩu độ lớn rõ ràng phù hợp để chụp ảnh trong môi trường ánh sáng yếu.
Ví dụ, trong quá trình kiểm tra bề ngoài của pin lithium, máy ảnh công nghiệp có độ phân giải cao kết hợp với ống kính viễn tâm thường được yêu cầu để đo chính xác kích thước và xác định các khuyết tật cực kỳ nhỏ.
Cần chú ý điều gì khi lựa chọn camera công nghiệp
Trong ứng dụng thực tế, việc lựa chọn camera cần kết hợp các yếu tố sau:
Đặc điểm của đối tượng phát hiện: Là phát hiện kích thước, khuyết tật bề mặt hay nhận dạng mã vạch? Các tác vụ khác nhau có yêu cầu khác nhau về độ phân giải và tốc độ chụp ảnh.
Tốc độ dây chuyền sản xuất: Dây chuyền sản xuất càng nhanh thì tốc độ khung hình camera và yêu cầu băng thông giao diện càng cao.
Môi trường làm việc: Cần quan tâm đến sự thay đổi của bụi, độ rung, độ ẩm và nhiệt độ. Ví dụ: nếu bạn đang làm việc ngoài trời hoặc trong môi trường có độ ẩm cao, bạn nên chọn camera công nghiệp có chỉ số bảo vệ IP67.
Khả năng tương thích hệ thống: Camera phải hoạt động trơn tru với ống kính, nguồn sáng, card chụp ảnh và phần mềm để đảm bảo hệ thống tổng thể hoạt động ổn định.
Các nguồn ánh sáng phổ biến là gì?
Nguồn sáng là một phần quan trọng của thị giác máy. Lựa chọn nguồn sáng hợp lý có thể cải thiện đáng kể hiệu ứng hình ảnh:
Nguồn sáng vòng: Cung cấp ánh sáng đồng đều, thích hợp cho việc kiểm tra bề mặt và xác định khuyết tật.
Nguồn sáng dạng thanh: Bao phủ một diện tích phôi lớn và thường được sử dụng để kiểm tra bao bì, bề mặt kính hoặc kim loại.
Nguồn đèn nền: làm nổi bật đường viền của phôi để đo kích thước và phát hiện vật thể lạ.
Nguồn sáng đồng trục: thích hợp để phát hiện bề mặt vật liệu phản chiếu để đảm bảo các chi tiết không bị nhiễu bởi ánh sáng mạnh.
Nguồn sáng điểm: Tập trung chiếu sáng vào một khu vực nhỏ để phát hiện chi tiết cục bộ.
Cách thắp sáng đúng cách
Bạn không chỉ phải chọn đúng nguồn sáng mà cách bạn sử dụng nó cũng rất quan trọng. Các phương pháp chiếu sáng phổ biến bao gồm:
Chiếu sáng phía trước: Chiếu sáng đồng đều toàn bộ phôi, phù hợp để quan sát tổng thể.
Chiếu sáng bên: làm nổi bật các khuyết điểm về kết cấu và bề mặt, chẳng hạn như vết trầy xước, vết lõm, v.v.
Đèn nền: Tăng cường đường viền và cạnh, được sử dụng rộng rãi trong đo kích thước và phát hiện vật thể lạ.
Chiếu sáng đa góc: thích hợp cho các phôi phức tạp, giảm điểm mù phát hiện do bóng và phản xạ gây ra.
Ví dụ, trong kiểm tra các bộ phận kim loại, ánh sáng mặt bên có thể làm nổi bật các khuyết tật bề mặt một cách hiệu quả, trong khi khi kiểm tra kính, ánh sáng nền có thể làm nổi bật các vết nứt và vật thể lạ.

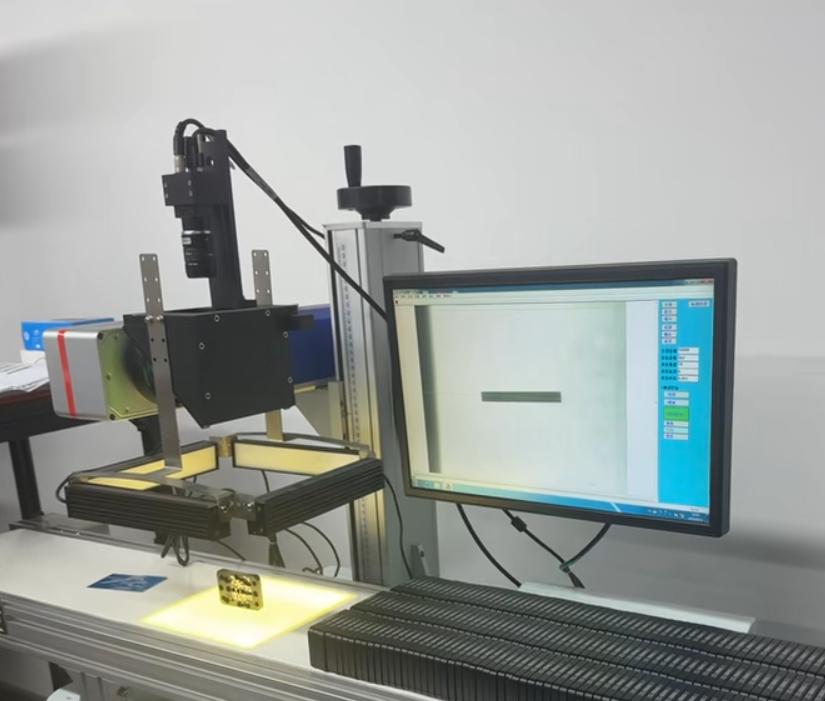

Trong kiểm tra thị giác máy, camera công nghiệp, ống kính và nguồn sáng cùng nhau tạo thành một hệ thống thị giác hoàn chỉnh. Cấu hình thông số camera hợp lý, lựa chọn ống kính khoa học và phương pháp chiếu sáng chính xác quyết định trực tiếp đến độ chính xác và ổn định của kết quả phát hiện. Trong các ứng dụng thực tế, Zhixiang Vision xem xét toàn diện việc lựa chọn và kết hợp khách hàng dựa trên nhiệm vụ kiểm tra, tốc độ dây chuyền sản xuất và các yếu tố môi trường, từ đó xây dựng một hệ thống kiểm tra trực quan hiệu quả và ổn định.
Với việc bổ sung AI và thuật toán deep learning, chức năng của camera công nghiệp sẽ không chỉ giới hạn ở việc “chụp ảnh” mà sẽ dần phát triển theo hướng nhận dạng và phân tích dữ liệu thông minh. Điều này có nghĩa là các hệ thống thị giác công nghiệp trong tương lai sẽ đóng vai trò lớn hơn trong ngành sản xuất, cung cấp hỗ trợ vững chắc cho các công ty để giảm chi phí, tăng hiệu quả và cải thiện tỷ suất lợi nhuận.
