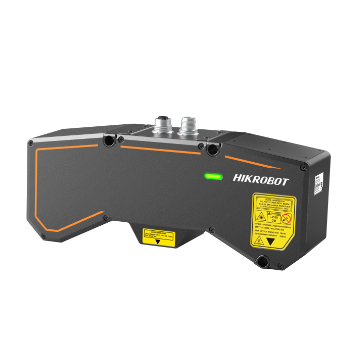

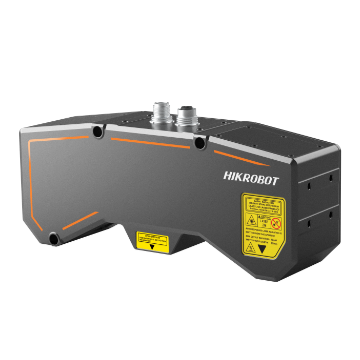

MV-DP2120-01D

5 0 opiniones

modelo:
MV-DP2120-01D
Marca del producto:
HIKROBOT
Número de puntos de contorno individuales:
2048
Distancia de referencia:
117mm
Rango de medición del eje Z:
80mm
Rango de medición del eje X:
57 mm @ extremo cercano; 74,2 mm a distancia de referencia; 91,4 mm en el otro extremo
Repetibilidad del eje Z:
1,48 micras
Interfaz de datos:
Gigabit Ethernet (1000 Mbit/s), compatible con Fast Ethernet (100 Mbit/s)
Velocidad de fotogramas (fps):
660 Hz (en rango máximo de medición), hasta 10 KHz (en modo ROI)

estado:

cantidad:



consultar Añadir a la cesta de consultas Centro comercial WeChat

Características

Adopta un diseño de sensor de imagen dual para eliminar eficazmente los puntos ciegos en el campo de visión y suprimir la interferencia de luz parásita, mejorando la calidad de la imagen.
Algoritmo de reconstrucción 3D de alta precisión incorporado con repetibilidad hasta un nivel submicrónico para satisfacer las necesidades de medición de alta precisión.
Equipado con un chip de imagen de alta velocidad de fotogramas, la velocidad de escaneo puede alcanzar hasta 10 KHz, lo que admite detección dinámica de alta velocidad.
Admite múltiples modos de exposición, tiene un rango dinámico más amplio y puede adaptarse a diferentes condiciones de iluminación y superficies de materiales.
Integre algoritmos de procesamiento de imágenes para generar datos de nubes de puntos más completos y mejorar las capacidades de reconstrucción espacial.
Proporciona una variedad de opciones de modo de filtrado para optimizar aún más la estabilidad de la nube de puntos y la precisión de los datos.

Dimensiones generales

MV-DP2120-01D3

modelo	modelo	MV-DP2120-01D
modelo	nombre	Sensor de perfil láser 3D
actuación	Número de puntos de contorno individuales	2048
	distancia de referencia	117mm
	Rango de medición del eje Z	80mm
	Rango de medición del eje X	57 mm@proximal;
		74,2 mm a distancia de referencia;
		91,4 mm en el otro extremo
	Intervalo de datos de contorno	28,4 ~ 49,6 µm
	Velocidad de fotogramas de escaneo	660 Hz (en rango máximo de medición), hasta 10 KHz (en modo ROI)
	Tipo de salida de datos	Datos de contorno, mapa de profundidad, mapa de brillo, mapa de ancho de línea
	modo de disparo	Gatillo suave, gatillo duro (gatillo de codificador diferencial, diferencial y de un solo extremo)
	Resolución del eje Z	3,83 ~ 7,74 micras
	Repetibilidad del eje Z	Datos del bloque patrón estándar de prueba del sensor de 1,48 μm @ en una plataforma óptica
	Linealidad del eje Z (±% de MR)	0.008
Características eléctricas	Interfaz de datos	Gigabit Ethernet (1000 Mbit/s), compatible con Fast Ethernet (100 Mbit/s)
	E/S digitales	La interfaz M12 de 12 pines proporciona fuente de alimentación y E/S, 3 entradas de señal diferencial (Línea 0/3/6), 1 salida de señal diferencial (Línea 1), 1 RS-232
	impulsado por	24 VCC
	Consumo de energía típico	21W@24VCC
estructura	Dimensiones generales	240 mm × 96,5 mm × 65 mm
	peso	Aproximadamente 1407 gramos
	Nivel de protección IP	IP67
	temperatura	Temperatura de trabajo 0 ~ 45°C, temperatura de almacenamiento -30 ~ 80°C
	humedad	20%~85%RH sin condensación
Rendimiento del láser	Nivel de seguridad láser	Clase 3R
Rendimiento del láser	longitud de onda	405nm
Especificaciones generales	software	3DMVS, VM3D y otro software 3D de terceros
Especificaciones generales	Sistema operativo	Windows 7/10 32/64 bits, Windows 11 64 bits (memoria 8G, procesador i5)

HIKROBOTMV-DP2120-01D Sensor de perfil láser 3D Sensor de contorno de imagen dual
