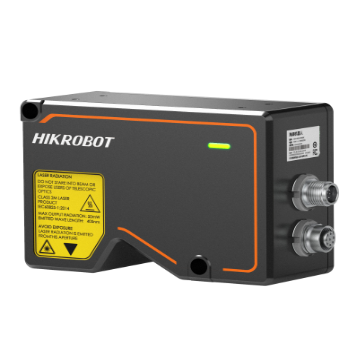

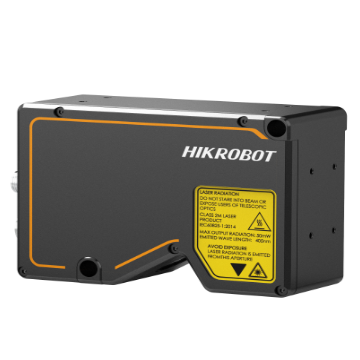

HIKROBOTMV-DP2060-01P V2.0, zasilacz o wysokiej precyzji czujnika 3D — Shenzhen Zhixiang Vision Technology Co., Ltd.

Cechy

Ten laserowy czujnik profilu 3D łączy w sobie zaawansowaną technologię obrazowania i przetwarzania i jest przeznaczony do zastosowań wymagających precyzyjnej kontroli i szybkiego skanowania. Niezależnie od tego, czy chodzi o monitorowanie dynamiczne, pomiary precyzyjne, czy w złożonych środowiskach produkcyjnych, może zapewnić stabilne i wysokiej jakości dane trójwymiarowe i jest szeroko stosowany w wielu dziedzinach, takich jak automatyka przemysłowa, kontrola jakości i inteligentna produkcja.

Obszary zastosowań

Automatyka przemysłowa: dokładne wykrywanie defektów i pomiary wymiarowe na szybkich liniach produkcyjnych.

Inteligentna produkcja: Nadaje się do automatycznych testów w elektronice, półprzewodnikach i innych gałęziach przemysłu w celu zapewnienia jakości produktu.

Pomiar precyzyjny: zapewnia wysoką precyzję pomiaru precyzyjnych przyrządów i komponentów i jest szeroko stosowany w wysokiej klasy produkcji.

Wizja robota: zapewnia precyzyjne wizualne wskazówki dla robotów, aby ułatwić precyzyjny montaż i obsługę.

Wymiary całkowite

MV-DP2060-01P V2.03

model	model	MV-DP2060-01P V2.0
model	nazwa	MV-DP2060-01P V2.0
wydajność	pojedyncze punkty konturowe	3200
	odległość referencyjna	64mm
	Zakres pomiarowy osi Z	26mm
	Zakres pomiarowy osi X	31,5 mm przy odległości referencyjnej;
		27 mm w proksymalnym;
		36 mm w części dystalnej
	Rozdzielczość osi Z	1,45 ~ 2,83 μm
	Powtarzalność osi Z	Dane czujnika 0,49 μm@ testującego standardową płytkę wzorcową na platformie optycznej 1
	Liniowość osi Z (±% MR)	0.01
	Interwał danych konturu	8,5 ~ 11,9 μm
	Szybkość klatek skanowania	900 Hz (w maksymalnym zakresie pomiarowym), do 24 KHz (w trybach Binning i ROI)
	Typ wyjścia danych	Oryginalny obraz, dane konturowe, mapa głębi, mapa jasności
	tryb wyzwalania	Wyzwalacz miękki, wyzwalacz twardy (wyzwalacz enkodera różnicowego)
	Długość fali lasera	405 nm
	Poziom bezpieczeństwa lasera	Klasa 3R
Charakterystyka elektryczna	Interfejs danych	Gigabit Ethernet (1000 Mbit/s), kompatybilny z Fast Ethernet (100 Mbit/s)
	Cyfrowe wejścia/wyjścia	12-pinowy interfejs M12 zapewnia zasilanie i wejścia/wyjścia, 3 wejścia sygnału różnicowego (linia 0/3/6), 1 wyjście sygnału różnicowego (linia 1), 1 port RS-232
	zasilany przez	24 V prądu stałego
	Typowy pobór mocy	14,9 W przy 24 prądzie stałym
struktura	Wymiary całkowite	128,5 mm × 93 mm × 62 mm
	waga	Około 850 gr
	Poziom ochrony IP	IP67
	temperatura	Temperatura pracy 0 ~ 45°C, temperatura przechowywania -30 ~ 80°C
	wilgotność	20%~85%RH bez kondensacji
Ogólne specyfikacje	oprogramowanie	3DMVS/VM3D/inne oprogramowanie innych firm
Ogólne specyfikacje	system operacyjny	Windows 7/10 32/64 bity, Windows 11 64 bity (pamięć 8G, procesor i5)

Dane techniczne MV-DP2060-01P.pdf

Rysunek konstrukcyjny MV-DP2060-01P.zip

MV-DP2060-01P V2.0
