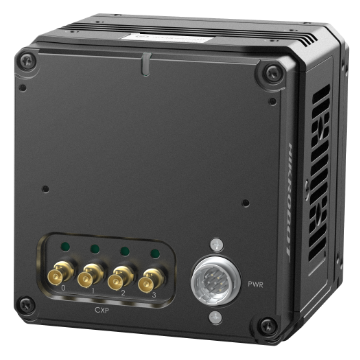

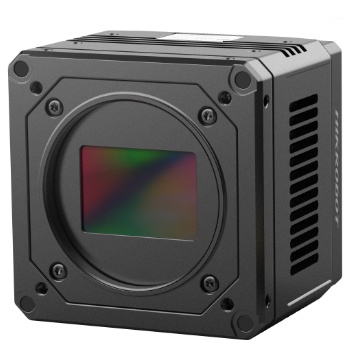

modelo | modelo | MV-CH210-90YC-M58S-NF |
nome | Câmera de matriz de superfície de 21 megapixels Coaxpress, GSprint4521, interface CXP-12, cor, interface M58, ventilador |
desempenho | Tipo de sensor | CMOS, obturador global |
Modelo de sensor | GPIXEL GSPRINT4521 |
Tamanho da célula | 4,5 μm × 4,5 μm |
Tamanho da superfície alvo | 23,04 mm × 18,43 mm |
Resolução | 5120 × 4096 |
Taxa de quadros | 222 fps @5120 × 4096 Bayer GB 8 |
Faixa dinâmica | 65 dB |
Relação sinal / ruído | 43 dB |
Ganho | 1.0x, 2.0x, 4.0x |
Período de exposição | 4 μs ~ 10 segundos |
Modo do obturador | Suporta exposição automática, exposição manual e modos de exposição com um clique |
Preto e branco/cor | cor |
Formato de pixel | Bayer GB 8/10/12 |
Binning | Suporte 1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 |
Redução de amostragem | Suporte 1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 |
Espelho | Suporte espelhamento horizontal e saída de espelhamento vertical |
Características elétricas | Interface de dados | Coaxpress (interface micro-bnc) |
E/S digital | O conector P10 de 12 pin fornece fonte de alimentação e entrada de isolamento de Optocouple de E/S (linha 0), 1 saída de isolamento de optocópia (linha 1), 1 I/S não isolada configurável bidirecional (linha 2), 1 RS-232 |
distribuído por | 12 ~ 24 VCC, CXP-0 e interfaces CXP-1 suportam fonte de alimentação POCXP |
Consumo típico de energia | 18,7 W @24 VCC |
estrutura | Interface da lente | M58*0,75 |
Dimensões externas | 84 mm × 84 mm × 75 mm |
peso | Cerca de 790 g |
Nível de proteção IP | IP40 (quando a lente e o cabo são instalados corretamente) |
temperatura | Temperatura de operação 0 ° C ~ 50 ° C, temperatura de armazenamento -30 ° C ~ 70 ° C |
umidade | 20% ~ 95% RH sem condensação |
Especificações gerais | software | MVS ou software de controle de cartões de aquisição que cumpra o protocolo Coaxpress |
sistema operacional | Windows 7/10/11 32/64BITS |
Protocolo/padrão | Coaxpress, Genicam |
Certificação | CE, ROHS, KC |
