一文了解机器视觉检测技术及其工业应用

机器视觉系统是利用机器代替人眼完成测量、识别和判断的技术体系，是计算机科学的重要分支之一。该系统融合了光学、机械、电子及计算机软硬件等多学科技术，涉及图像处理、模式识别、人工智能、信号处理以及光机电一体化等多个领域。
随着图像处理和模式识别等关键技术的快速发展，机器视觉的应用深度和广度也得到了持续拓展。

近年来，在智能制造和工业自动化的推动下，机器视觉技术正朝着更高精度、更高智能化方向不断演进。相较于传统的二维图像处理，工业视觉领域的研究与应用正逐步向 3D 视觉检测技术 转型，并已在焊缝检测、零部件分拣、金属板材测量等场景中实现规模化应用。
可以说，机器视觉检测正在从“二维识别”迈向“三维感知”。

从系统构成来看，完整的机器视觉系统通常包括 照明系统、工业镜头、摄像系统以及图像处理系统。在实际应用中，需要根据具体检测需求，综合考虑系统运行速度与图像处理效率、相机类型（彩色或黑白）、检测目标是尺寸测量还是缺陷识别、所需视场范围、分辨率以及成像对比度等关键因素，从而构建稳定、高效的视觉检测方案。

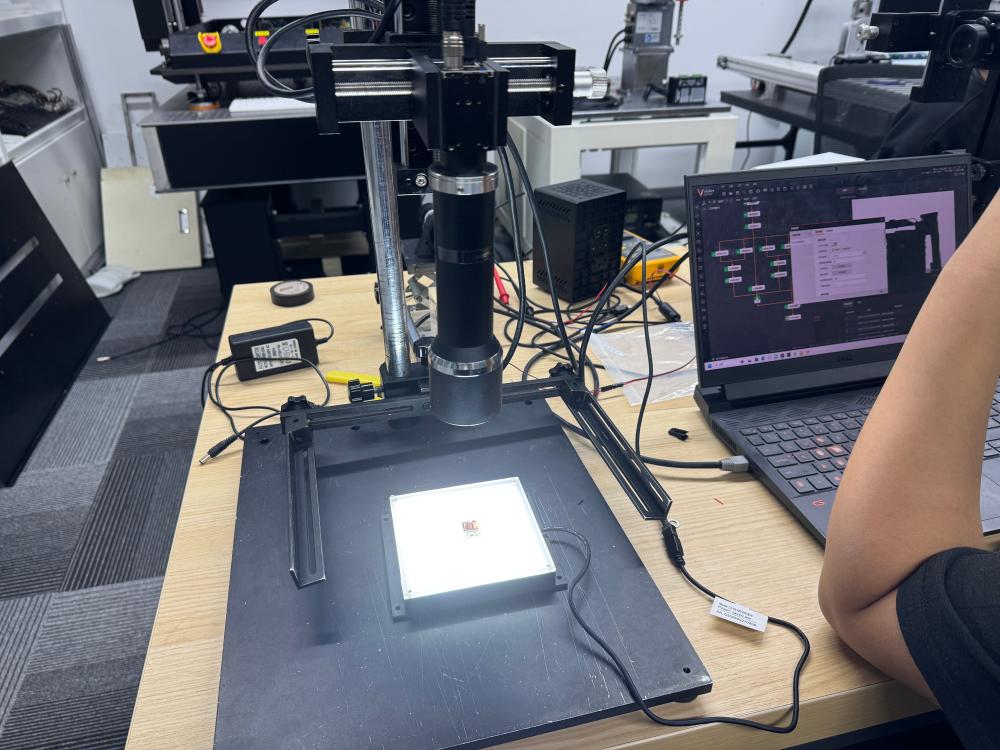

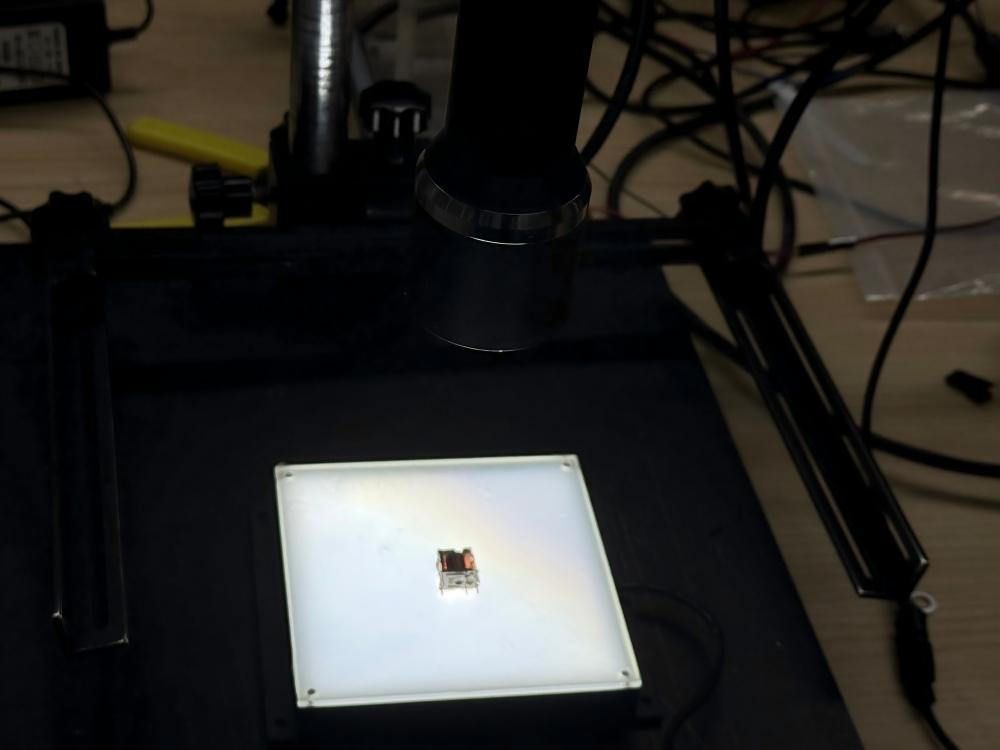

视觉系统的构成

硬件系统设计

机器视觉系统的硬件部分主要由 工业镜头、工业相机、图像采集卡、输入/输出单元以及控制装置 等组成。
视觉系统整体性能不仅取决于相机像素和硬件本身的质量，更关键的是各硬件模块之间的合理匹配与协同工作。例如，镜头与相机分辨率的匹配、采集卡与数据接口的兼容性，都会直接影响系统成像质量和运行稳定性。

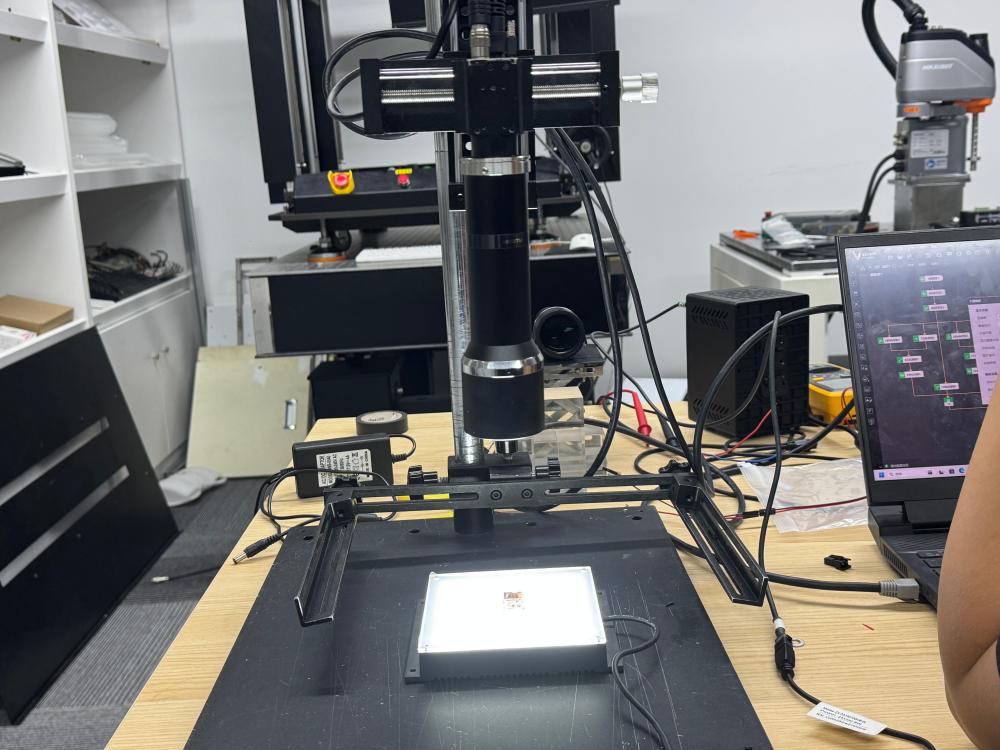

因此，一套高性能的视觉系统，离不开对硬件选型、系统结构以及应用场景的综合考量。

软件系统设计

视觉系统的软件设计是整个系统中的核心环节之一，具有较高的技术复杂度。在软件开发过程中，不仅需要关注程序结构和运行效率的优化，还需重点考虑算法的准确性、可实现性及其在实际场景中的稳定表现。

软件系统完成后，还必须对其 鲁棒性 进行充分测试和持续优化，以确保系统能够在光照变化、背景干扰和目标差异等复杂外部环境下，依然保持稳定、可靠的检测性能。

在机器人视觉应用中，系统通常由 图像获取模块 和 视觉处理模块 两大部分组成。
其中，图像获取模块包括照明系统、视觉传感器、模数转换器（A/D）以及帧存储器等，用于采集环境中的二维图像信息。

机器人视觉系统通过视觉传感器获取图像数据，再由视觉处理器进行分析、识别与理解，并将处理结果转换为可执行的控制指令，使机器人能够准确识别目标物体并确定其空间位置，从而完成定位、抓取和装配等任务。

高精度非接触测量方案

光谱共焦传感器基于白光色散原理工作，通过特殊光学系统使不同波长的单色光在不同焦点位置聚焦。系统可根据被测物体表面反射光的波长信息，精确计算物体到传感器之间的距离。

该测量方式不受反射光强度影响，几乎适用于所有材料，可实现高精度、高稳定性的非接触测量。一次扫描即可获取被测物体表面的完整或局部 3D 形貌，具备精度高、速度快、稳定性强等显著优势。

相较传统激光检测方式，光谱共焦技术在透明物体、高反射镜面以及强吸光材料检测方面表现尤为出色，广泛应用于 3C 电子、半导体、锂电新能源及精密五金等行业的在线检测场景。

工业级 3D 测量方案

激光三角测量是一种应用成熟的三维测量方法，广泛用于木材、橡胶、轮胎、汽车零部件、金属及铸铁等行业，同时也适用于道路表面等大范围检测场景。

该技术通过将结构化激光投射到物体表面，由相机采集激光线轮廓并计算高度信息，从而生成 3D 点云数据。在实际应用中，被测物体通常在传感器下方移动，通过连续采集多个轮廓剖面并进行拼接，最终形成完整的三维图像。

激光器与相机之间的安装角度对测量精度和系统稳定性具有重要影响。角度增大有助于提升高度分辨率，而角度减小则有利于提高整体稳定性。配合成熟的软件算法，该技术已能够实现高效、可靠的三维数据处理与分析。

3D 立体视觉相机方案

3D 立体视觉相机基于与人眼类似的双目视觉原理，通过两台相机从不同视角获取图像，并利用视差信息计算物体的深度数据。

在实际工业应用中，通常结合随机纹理投影，以增强被测物体表面的特征信息，从而提升图像匹配精度。该技术已广泛应用于机器人引导、装配定位及系统调试等场景，在动态检测和柔性生产环境中展现出良好的适应能力。

快速空间定位

ToF 相机通过发射红外光脉冲，并测量反射光返回传感器所需的时间来计算目标距离，其原理类似于雷达测距。

早期 ToF 技术受限于分辨率和测量精度，难以满足工业级检测需求。随着技术进步，当前已出现百万像素级 ToF 相机，使其在 3D 物体检测、机器人上下料、托盘装卸等应用中逐步得到推广。

需要注意的是，ToF 技术更适合用于目标识别和空间定位，并不适用于高精度尺寸测量场景。

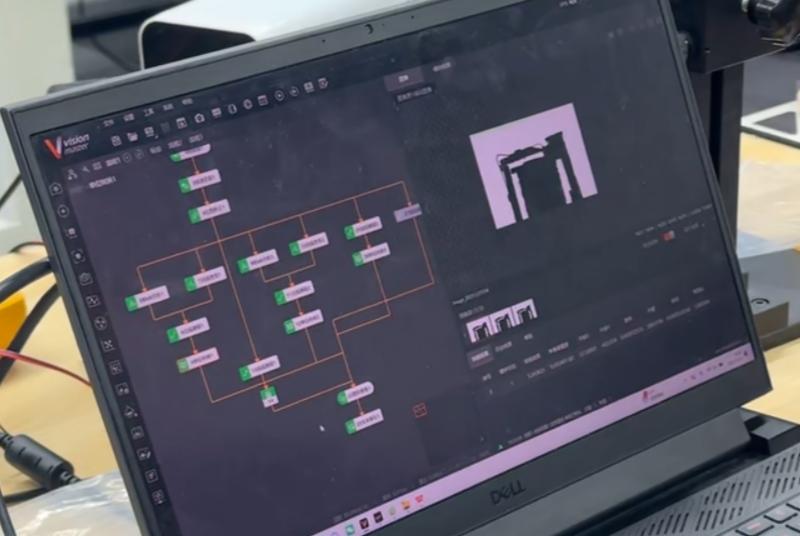

软件在 3D 视觉中的作用

在 3D 机器视觉系统中，图像处理与分析软件相当于系统的“大脑”。
传统视觉检测多依赖规则编程，通过特征比对和阈值判断完成检测任务；而随着应用场景复杂度不断提升，深度学习与人工神经网络（ANN） 正逐渐成为主流解决方案。

人工神经网络由大量相互连接的“神经元”构成，其连接权重可根据训练数据不断调整，从而实现自主学习与特征提取。在深度学习框架下，系统无需人工定义复杂的图像特征，仅需输入原始图像数据，即可自动完成特征提取、分类和判断，在复杂工业环境中展现出更强的适应能力和鲁棒性。

随着 3D 成像技术、点云处理算法以及人工智能的不断成熟，机器视觉检测正朝着 更高精度、更强智能和更广应用场景 方向发展。
智享视觉将3D 机器视觉与深度学习的结合，将持续拓展工业检测的边界，为智能制造和自动化升级提供更加可靠的技术支撑。机器视觉行业对未来充满期待，让我们拭目以待。
