在电子制造行业中，PCB 板焊锡质量直接关系到电路性能、产品可靠性及整机使用寿命。焊锡位置偏移、虚焊、少锡或多锡等问题，往往会在后续装配及整机使用时引发功能异常，甚至造成产品失效。因此，在生产过程中实现对焊锡位置与状态的高精度、稳定检测，成为制造企业关注的重点。

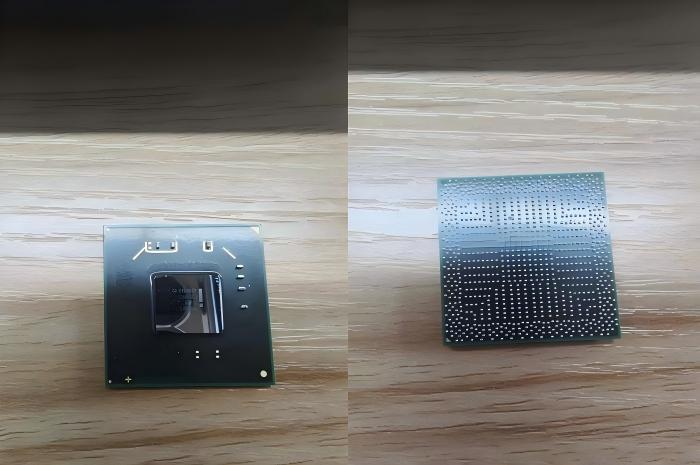

近期，智享视觉技术团队针对客户提供的PCB样品，完成了一次焊锡检测测试，重点验证焊点位置是否准确、轮廓是否清晰以及整体成像是否稳定，为客户后续自动化检测方案提供可靠依据。
焊锡工艺对检测要求
在 PCB 电子制造领域，激光焊锡技术因其能量集中、焊接精度高、热影响区小，被广泛应用于微型元件焊接及复杂线路结构连接。无论是电阻、电容、电感等基础器件，还是高密度集成电路，激光焊锡都展现出良好的工艺稳定性。
然而，焊接工艺水平的提升，也对焊后检测环节提出了更高要求。焊点是否均匀、焊锡量是否合理、位置是否准确，直接决定了焊接工艺是否达标。焊后检测不仅是激光焊锡工艺的重要保障，也是企业对产品质量负责的重要体现。
视觉检测判定焊锡质量
在当前 PCB 焊锡检测中，机器视觉检测是最直接、也是应用最广泛的方式。系统通过高分辨率相机采集焊点图像，对焊锡的形状、大小和位置进行分析，并与设定标准进行比对，从而判断焊接质量是否合格。
相比人工检测，机器视觉具有以下优势：
检测速度快，适配高速产线
结果一致性高，避免人为误差
可稳定识别细微焊接缺陷
支持数据记录与质量追溯
在部分高可靠性应用中，PCB 焊锡检测还会配合电气性能测试、X 光检测、热像检测等方式，但视觉检测仍然是产线中最核心、最高频使用的检测手段。
检测难点
PCB 板焊锡检测在实际应用中面临多重挑战：
焊点尺寸小，对成像分辨率和镜头解析力要求高
金属焊锡反光强烈，容易出现过曝和高光干扰
焊点分布密集，位置偏差容忍度极低
产线节拍快，系统需长期稳定运行
在这些条件下，普通成像方案往往难以同时兼顾清晰度、稳定性与测量精度。

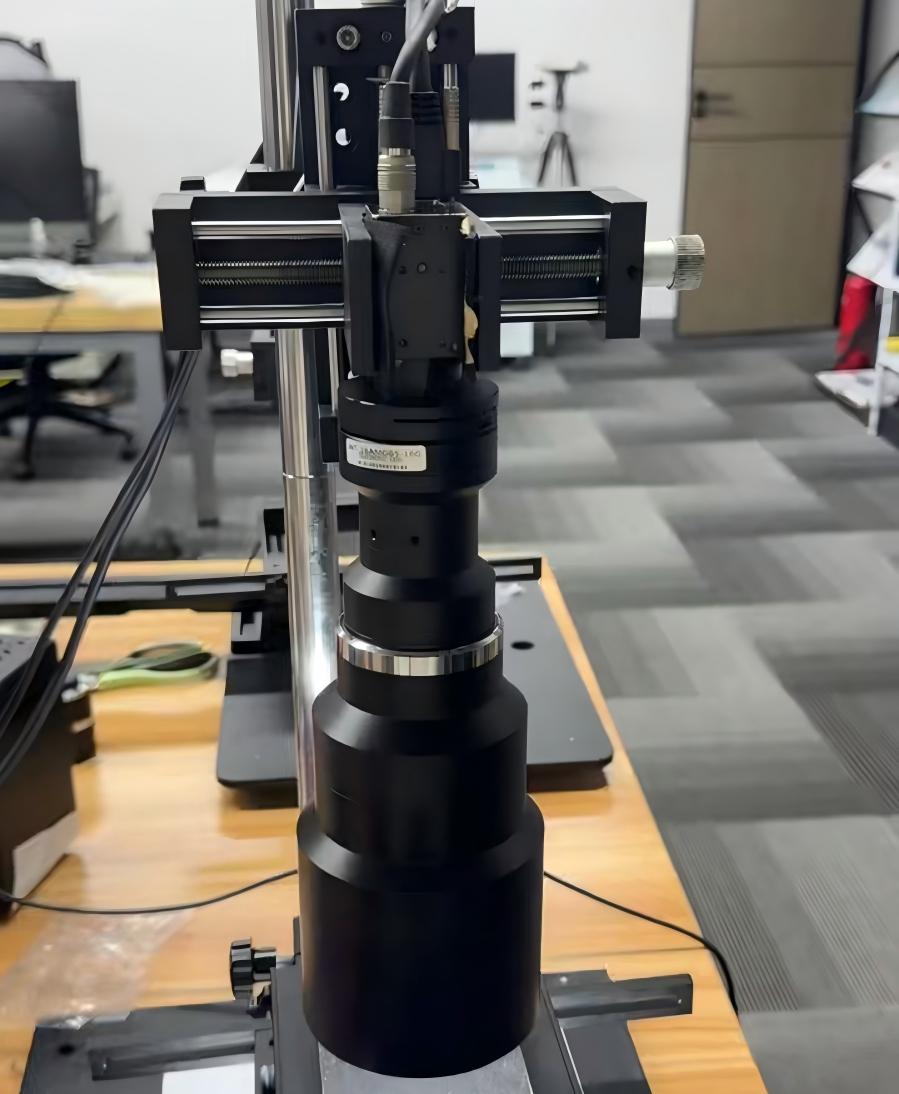

专业方案：远心镜头+工业相机+光源
针对客户的检测需求，智享视觉技术团队搭建了一套完整的机器视觉测试方案：
远心镜头
有效消除透视误差，确保焊点尺寸与位置测量的准确性，特别适合高精度定位与比对应用。
工业相机
提供稳定、高分辨率图像输出，为焊点识别与算法分析提供可靠数据基础。
定制光源方案
通过优化光照角度与亮度分布，有效抑制焊锡表面的强反射，增强焊点与基板之间的对比度。
在测试过程中，技术人员对相机安装高度、镜头焦距以及光源位置进行了多轮调试，最终实现了稳定、清晰的成像效果。

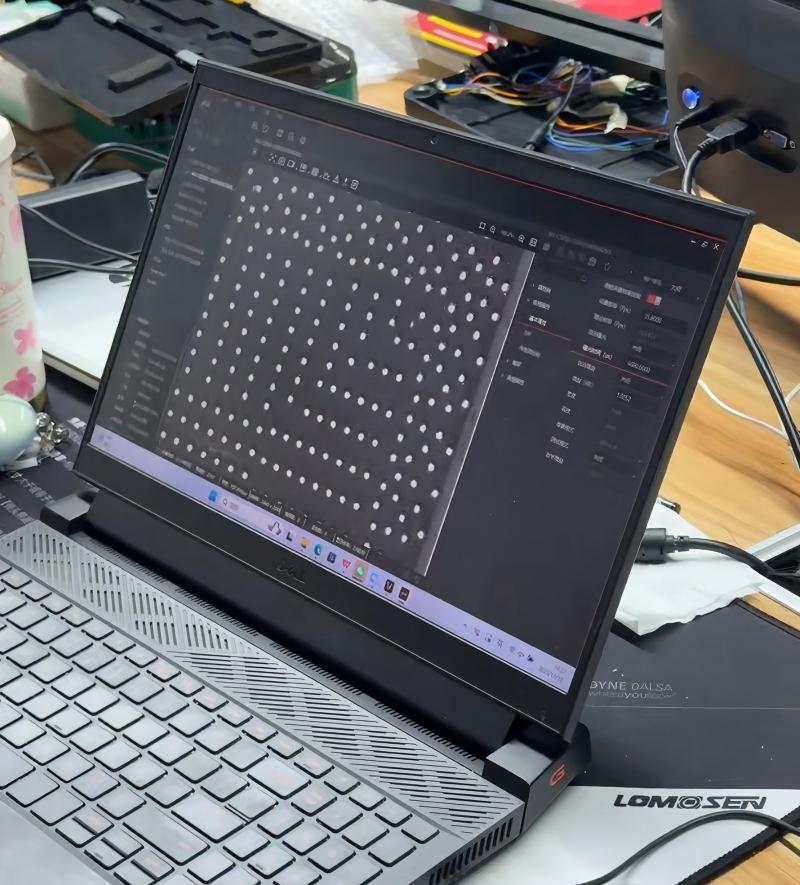

测试结果：成像稳定可靠
从实际成像效果来看，PCB 板上的焊锡焊点轮廓清晰、边界明确，焊点区域与背景区分明显。即使在焊点密集区域，系统依然能够稳定呈现焊锡位置，为后续算法判断和自动化检测提供了良好的图像基础。
测试结果表明，该方案在焊锡位置检测方面具备良好的适配性和可靠性，能够满足客户在实际产线中的应用需求。
PCB 视觉检测应用
PCB 检测是机器视觉应用中的重要细分领域，涵盖焊锡检测、字符识别、缺陷检测、尺寸测量等多个环节。智享视觉凭借在工业相机、工业镜头、光源及视觉系统集成方面的丰富经验，已为多家电子制造企业提供专业的视觉测试与解决方案支持。
未来，智享视觉将持续围绕 PCB 与电子制造行业，不断优化成像方案与检测效率，助力客户实现更高品质、更稳定的智能制造升级。
